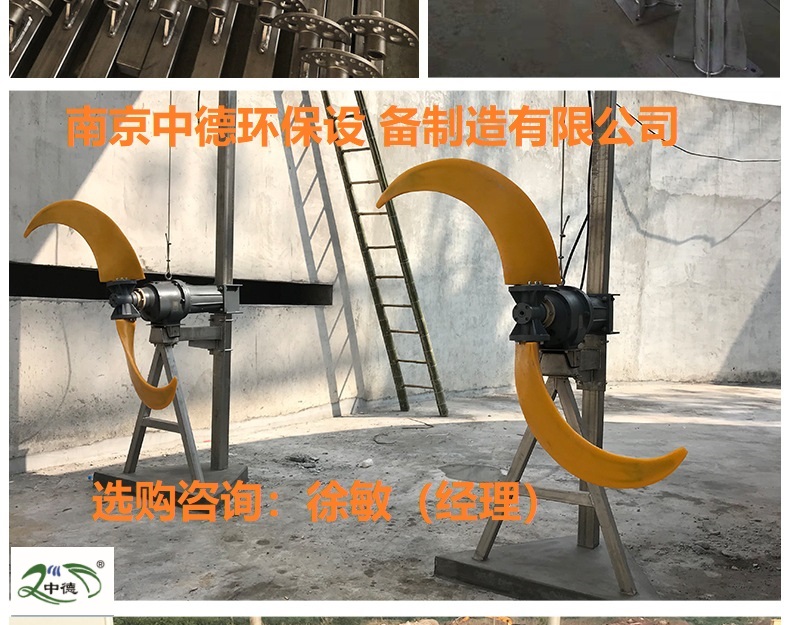

低速推進器使用說明書及安裝尺寸圖

這真不是您需要的產品？
品　　牌：
中德

直接提問 | 回首頁搜
出廠價：
11800 元/臺

主要規格：
QJB5/4-2500/2-56

用　　途：
環保設備及污水處理廠

性能特點 1 結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長； 2 葉輪具有*的水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞； 3 與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀； 4 電機繞組絕緣等級F級，防護等級為IP68，在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。 5 兩道機械密封；選用優質軸承和電機防凝露裝置，使電機的工作更安全； 6 混合攪拌系列產品選用多級電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。適用范圍: 潛水推流器可在下列條件下正常連續運行： ★ zui高介質溫度不超過40°C ★ 介質的PH值在5-9 ★ 介質密度不超過1150KG/M^3 ★長期潛水運行，潛水深度一般不超過20米性能參數表: 攪拌機在額定電壓380V，頻率為50Hz,繞組絕緣等級F級，防護等級IP68，工作制式Ⅰ條件下。低速推進器裝配與安裝尺寸低速推進器安裝示意圖： 1、葉片的裝配注意：在攪拌機裝上安裝系統前，先根據工作條件選擇角度調整片。確保兩枚葉片在安裝時為同一角度。步驟1、松開輪轂（1）上端蓋（2）的螺釘（3）（M16*80左螺紋），卸下端蓋；步驟2、將一枚葉片從上插入輪轂的孔中，使葉輪軸的槽對外，用已選擇好的角度調整片（4）放入葉輪軸的槽內，用兩顆螺釘與輪轂連接，用內六角扳手先擰緊左側的螺釘（5），再拎緊右側的螺釘（6）。為了便于安裝第二枚葉片，將輪轂旋轉180o，然后用上述方法安裝第二枚葉片。步驟3、蓋上端蓋，將兩片齒型墊圈和 M16*80左螺紋螺釘擰入。 2、低速推流攪拌器的安裝將導桿和吊架按要求用脹錨螺釘固定好。裝上減振塊和滑套。用手搖葫蘆提起攪拌機，將滑套套入方型導桿中，在攪拌機就位前，檢查升降是否靈活自如。緩慢均勻地放下攪拌機，確保攪拌機就位正確。使手搖葫蘆鋼絲繩處于松弛狀態。確保電纜在攪拌機運行時，不被卷入葉輪中！ 3、試運轉開機前，由合格專業人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。 *調試時，必須檢查葉輪的旋轉方向是否正確。方法是：將潛水攪拌機懸在方型導桿上，接通電源，從葉輪向電機方向看，葉輪應為順時針方向運轉。如旋轉方向不正確，更換電源電纜的兩相。如多臺攪拌機連接在同一個控制柜上時，應對每臺攪拌機進行單獨檢查旋向。注意：檢查旋轉方向時，要確保旋轉的葉輪不會傷害工作人員，也不要靠近旋轉的葉輪。 4、運轉在試運轉正常后，切斷電源。將攪拌機沿方型導桿放入水下，并確保攪拌機安裝到位。接通電源進行運轉，并檢查是否正常。 5、注油與換油攪拌機在出廠前減速箱內已注油。*次運轉100小時后應更換新油，以后可每3-6個月更換一次。潤滑油牌號為90號工業齒輪油或20號機械油。加油量約為1.2升。換油應按下列方法進行：把攪拌機放置好，松開上下兩只螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。如果換下的油中發現有水（呈奶狀乳化液），按規定清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。三星期后必須重新檢查一次，如果油又變成奶狀乳化液，應檢查機械密封件，必要時應進行更換（請與我公司或維修服務部）。潛水推進器的產品說明: 配用功率范圍：1.5-7.5KW 葉輪直徑范圍：1100-2500mm 葉輪轉速范圍：35-115r/min 推力范圍：≤4275N 材質：葉漿采用進口聚氨酯材料，電機殼鑄鐵，NSK優質軸承，具體情況可根據客戶要求定做產品 QJB1.5/4-1800/2-42P 其中： QJB------潛水推流器的拼音縮寫 1800-----葉輪名義直徑 42-------葉輪轉速（r/min） 1.5------電機功率（KW）材質：P -------聚氨酯 RRP -------玻璃鋼南京中德環保設備制造有限公司采購咨詢：18913960189徐敏（經理）025-57530868
