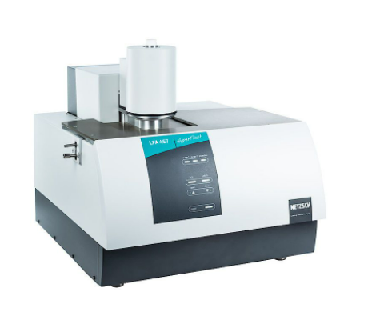

供應德國耐馳閃射法導熱儀

這真不是您需要的產品？
品　　牌：
德國耐馳

直接提問 | 回首頁搜
出廠價：
0 元/臺

主要規格：
LFA 467 HyperFlash

用　　途：
材料研究

型號: LFA 467 HyperFlash 品牌: NETZSCH(耐馳) 產地: 德國檢測方法: 激光閃射法產品介紹開創熱擴散系數與導熱系數測量的新天地 —— 快速、簡單、經濟寬廣的溫度范圍，從 -100°C 到 500°C 無須更換檢測器或爐體， LFA467 HyperFlash在同一臺儀器上可實現 -100°C 到 500°C 的寬廣溫度范圍。加上目前市場上種類最豐富的可選配件，開創了熱物性測量的新天地。進樣器附有 16 個樣品位，樣品容納量為原來的 4 倍 LFA 467 HyperFlash 的一大優勢是可以在整個溫度范圍內連續測量 16 個樣品，大大縮短了測量時間。液氮補給系統可以實現對檢測器與爐體的自動補充液氮，保證儀器全天候不間斷測量。 ZoomOptics 得到的測量結果更準確，減少測量誤差專利技術的 ZoomOptics 優化了檢測器的檢測范圍，從而消除了孔徑光闌的影響。顯著增加了測量結果的精度。極高的采樣頻率（2MHz），特別適合于薄膜樣品薄膜樣品及高導熱材料需要快速的數據采集速率，來精確地記錄樣品上表面的升溫過程。LFA 467 HyperFlash 可以提供 2MHz 的數據采集速率，這是 LFA 系統前所未有的。 LFA 467 HyperFlash? - 技術參數溫度范圍：-100°C ... 500°C，單一爐體氙燈，最大能量 10 J/Pulse（功率可調）非接觸式測量，IR 檢測器檢測樣品上表面升溫過程數據采集速率：高達 2MHz（包括半升溫信號檢測，及 pulse mapping 技術）-- 對于高導熱及薄膜樣品，采樣時間（約為半升溫時間 10 倍）可低至 1ms，樣品厚度最薄可至 0.01 mm 以下（取決于具體的導熱系數）熱擴散系數測量范圍：0.01 mm2/s ... 1000 mm2/s 導熱系數測量范圍：< 0.1 W/(mK) ... 2000 W/(mK) 樣品尺寸： - 直徑 6 mm ... 25.4 mm（包括方形樣品） - 厚度 0.01 mm ... 6 mm（樣品的厚度要求取決于不同樣品的導熱性能） 16 個樣品位的自動進樣器 20 多種支架類型豐富的測量模式，適應各種類型的樣品。如各向異性材料，多層模式分析，薄膜，纖維，液體，膏狀物，粉末，熔融金屬，壓力下的測試，等等。 Zoom Optics 優化檢測器的檢測范圍（專利技術）專利保護的 pulse mapping 技術（US 7038209, US 20040079886, DE 10242741 – approximation of the pulse），用于脈沖寬度修正，可以提高比熱值的測量精度氣氛：惰性、氧化性、靜態/動態、負壓 ZoomOptics 獲取更準確的測量結果，減小測量誤差對于傳統的 LFA 系統設計，檢測器所覆蓋的檢測面積通常被調整為適合樣品的最大尺寸（25.4mm）。對于直徑較小的樣品，通常在樣品之上加上遮光片或遮罩，以盡可能地遮蔽外圍區域。但由于任何物體都會發射紅外輻射，遮光片或遮罩材料也不例外，由此得到的檢測器信號不可避免地會受到影響。該影響的程度大小與樣品與遮罩材料的熱擴散系數的差異有關。由此導致對于某些樣品，檢測器測得的溫度上升曲線的尾部可能出現持續上升，或者過早地達到水平狀態。不管是哪種情況，都會導致分析得到的半升溫時間發生偏移，由此計算得到的熱擴散系數產生誤差。使用 LFA467 配備的 ZoomOptics（專利號：DE 10 2012 106 955 B4 2014.04.03）附件，可以更靈活地調整檢測器的檢測范圍，確保檢測器僅檢測到樣品上表面的溫度升高過程，無需額外的遮罩，周圍環境信號也沒有任何影響。預設的檢測直徑比率為 70%，適合于大多數應用，同時軟件允許操作者自由調整該數值，以適應特定的樣品尺寸與應用。下圖 Pyroceram 的熱擴散系數測量對比,清晰地顯示了 ZoomOptics 的優點： ZoomOptics LFA 467 HyperFlash? - 應用實例更大的裝樣數，更高的測試效率 LFA 467 HyperFlash? 的高樣品裝載量可以提高操作效率。LFA 467 HyperFlash? 最多可裝載16個樣品。這在保證測試質量的前提下顯著節省測試時間和精力。集成的自動進樣器可以保證整個溫度范圍內、每個位置上的每一個樣品都處于最佳位置。測量時，系統對所有樣品同時進行加熱或冷卻，然后逐一測量。這樣可以大大節省測試時間。譜圖顯示了使用 LFA 467 一次裝載 16 個 Pyroceram 樣品（厚度為 2.5mm，直徑為 12.7mm）進行室溫至 500℃ 的測試。測量結果與理論值之間的偏差 < 2%。集成自動進樣器可同時測試 16 個樣品，并具有極高的精度和重現性。全溫度范圍內的高精度圖中曲線為標樣 Inconel 600 的熱擴散系數（紅點）、導熱系數（藍點）和比熱（黑點）測試結果。測量覆蓋 LFA 467 HyperFlash? 完整溫度范圍（-100℃ 至 500℃）。與理論值（實線）相比，實測數據點的偏差均小于±3%，精度水平普遍好于±3%。 LFA 467：在一次測量中即可完成全溫度范圍的熱擴散系數測試。圖中樣品為 Inconel 600 標樣，實線為文獻數據。高導熱銅箔圖中展示了不同厚度的銅樣品的測量數據，這個實例清楚地表明，該系統可以成功地測試具有很高熱擴散系數的樣品，另外，將樣品厚度從3.0mm減小到0.25mm進行測試對比可見，即使樣品很薄仍可獲得很高的測試精度。此類測試得益于 LFA 467 HyperFlash? 具有高達 2MHz 的數據采集速率和低至 20μs 的脈沖寬度。當樣品厚度降低時，其厚度不確定性對誤差的影響將增大。因此對于較薄的樣品測試，樣品的制備與厚度測量都需格外小心。 LFA 467：不論樣品的厚薄程度，測試得到的銅樣品的熱擴散系數與理論值都十分吻合
