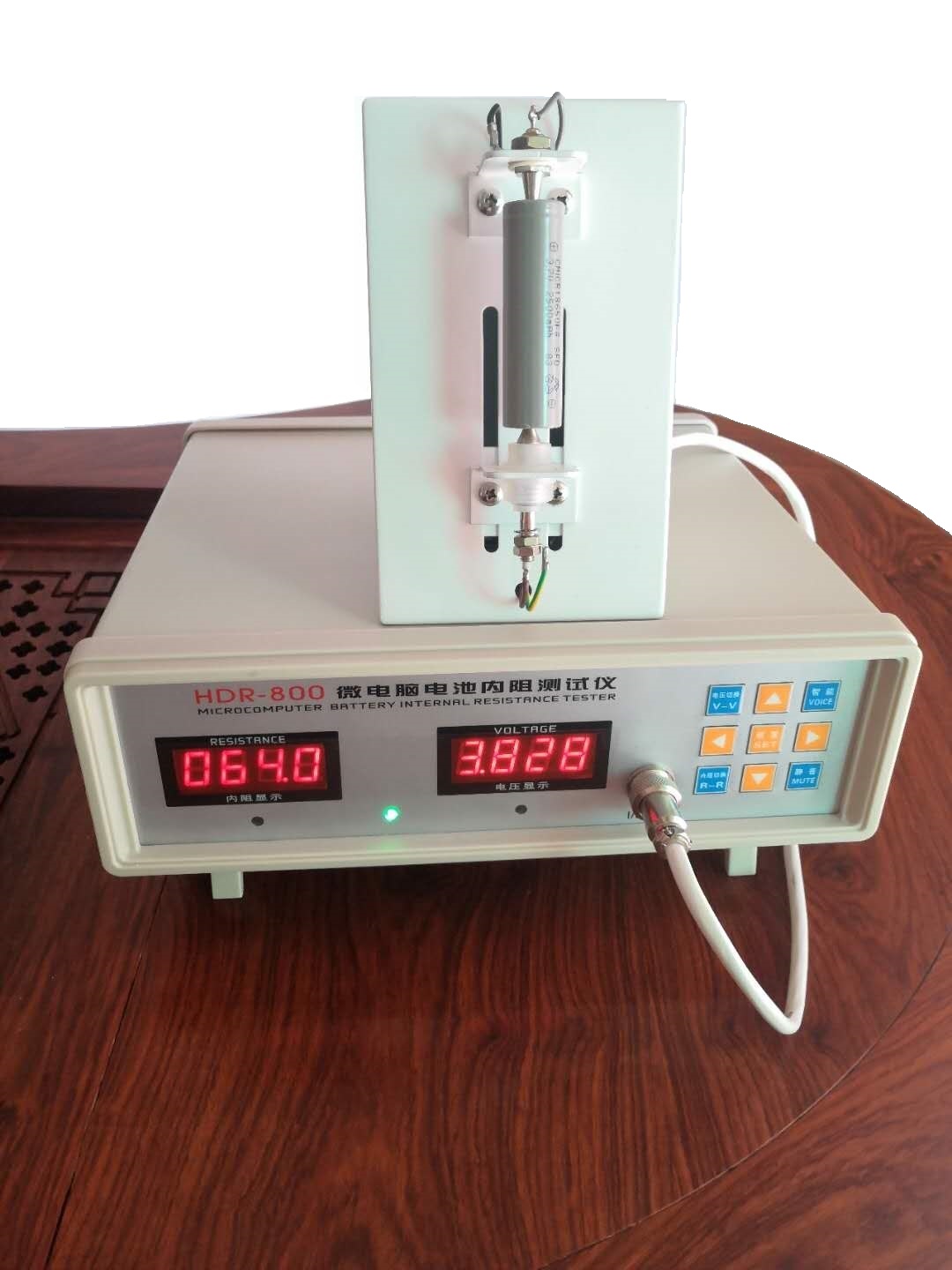

HDR-800微電腦電池內阻測試儀18650聚合物電芯內阻檢測儀高精度智能電池內阻儀

這真不是您需要的產品？
品　　牌：
深圳市宏大電子設備有限公司

直接提問 | 回首頁搜
出廠價：
980 元/臺

主要規格：
HDR-800微電腦電池內阻測試儀

用　　途：
電池電壓及內阻檢測

微電腦電池內阻測試儀 HDR-800 使用說明書在您使用本產品前，請詳細閱讀此說明書，在使用過程中它會幫到您！用后請妥善保存以備日后參考之用！如果您所購設備出現問題，應及時電話與我們聯系，深圳市宏大電子設備有限公司將在第一時間為您排除故障，保證您的生產正常進行！我們的宗旨是：不斷創新！品質第一！服務至上！安全守則 1. 勿將此機器受潮和做強烈機械運動。請確認當地的電源電壓為220V220V±10% 50Hz. 2. 請留意機器上的警告信息。 3. 電源線是主要供電連線，電源線上勿遺留任何物品，勿將電源線置于使用者容易誤動的地方，或者火源高溫環境下。 4. 該電源線插頭為單相三線插頭，第三端接地。如果您的插頭無法插進插座，請聯系電工更換原有的電源插座而不讓單相三線插頭的安全作用失效。 5. 勿讓電源插座過載或擴長電源線，否則造成起火或電擊。 6. 作為附加保護作用，不使用時請將電源關閉；停電或長時間不使用機器時，應從插座上拔下電源插頭，以防止通過電源線對機器造成的電涌沖擊。 7. 機殼上的溝槽與開孔是為通風而設，同時也用來保證機器工作的可靠性，防止其過熱。勿將其它物品堵塞散熱孔。 8. 在使用本機器之前必須對操作人員進行培訓，并指定專人負責。警告：當您準備使用此款儀器時，請務必先仔細閱讀此說明書，以避免人為的誤操作而損壞儀器或者發生其它意外。當您開始操作此儀器時，則表示您已經仔細閱讀了此說明書并默認了其中相關的內容。若是人為操作失誤而造成儀器損壞或發生其它意外，概與本公司無關，本公司亦不承擔任何法律及其連帶責任。 ●概述：微電腦電池內阻測試儀是用于測量電池內部阻抗和電池酸化膜破損程度的儀器。主要用于電池或電芯的電壓和內阻的測量。它是對被測試對象施加1KHz 交流信號，通過測量其交流壓降而獲得其內阻。通常電池及電芯其阻值越小則性能越好，故通過測試內阻來判斷電池和電芯的品質是一種快速而可靠的方法。 HDR-800微電腦電池內阻測試儀,輸入阻抗大于100K,采用四線采樣法,能夠有效減少測量誤差,可測試有源或者無源對象的阻值。可同時測試電池(電芯)的電壓和內阻；其量程大、精度高、操作簡單，廣泛適用于各類電池、電芯生產廠家；同時也非常適用于各電池經銷商、電池終端用戶對電池（電芯）進行來料檢測。 HDR-800微電腦電池內阻測試儀主要有如下功能： 1. 測試電壓0－30V,內阻0－2000mΩ的電池、電芯 2. 可以通過軟件的方式進行校準； 3. 測試時間可以設定； 4. 正接、反接是否測試可選； 5. 數碼管亮度可調； 6. 蜂鳴器報警提示； 7. 可升級連電腦功能； 8. 設置好的參數掉電保存。注意：此儀器只能測試電壓30V 以內的電池。 ●技術指標：電池內阻測試儀量程分辨率精度:±（%讀數+數字）電壓： 0—4.999 V 0.001V ± (0.05% +2) 0—29.99 V 0.01V ± (0.05%+10) 內阻： 0.1—200mΩ 0.1mΩ ± (0.05%+0.5) 1—2000mΩ 1mΩ ± (0.05%+2) 適用范圍內阻在2 歐姆以內的各類電池、電芯。如：鋰離子電池、聚合物電池、鎳鎘電池、磷酸鐵鋰電池、小型、小型免維護鉛酸蓄電池、鋼殼電芯、鋁殼電芯、聚合物電芯、18650 電芯等；如：手機電池、數碼電池、玩具、音響等電子產品電池、PDA 電池、2－6 串鋰電池組、2－15 串鎳氫（鎳鎘）電池組等。 1. 輸入電源：220V±10% / 50Hz 2. 消耗功率：5－10W 3. 測試速度：最快80ms 4. 儀器大小：300mm(L)*300mm(W)*100mm(H) 重量：2.8Kg 5. 設備組成：主機1 臺、電源線1 條、測試表筆（夾具）1 副、操作說明書（含保修卡）1 份 ●各按鍵功能說明：設置參數設置鍵：按該鍵可進行各項參數設定，其設置方式為按順序進行設置。按下該鍵后即進入到參數設置狀態。共有7 個參數可以進行設置。其順序為：0001 電壓上限→0002 電壓下限→0003 內阻上限→0004 內阻下限→0005 亮度調節→0006 測試時間調節→0007 反接是否測試。參數補充說明： 0005 亮度調節：其中亮度調節共分為10 級，數值越大，則亮度越高。可按‘▲▼’鍵設置具體值。 0006 測試時間：單位為10ms,如‘0010’則表示儀器在采樣測試100ms （10*10）后停止測試。 0007 反接是否測試：‘0000’表示正負極正接、反接都啟動測試；‘0001’ 表示正負極反接時不會啟動測試。可按‘▲▼’鍵進行切換。各項參數的具體值，請根據需要而設定。每次參數設置完成后，儀器會自動保存，即使關機后，重新開機，依然有效。 ▲ ▼ 數值增/減鍵：在設置狀態下，每按一次該鍵，對應的數值增加/減少1。 ? ? 左/右移位鍵：在設置狀態下，每按一次該鍵，當前的狀態向左/右移動 1 位。電壓切換電壓檔位切換：每按一次該鍵，電壓的檔位轉換一次，即由低精度檔位轉換為高精度檔位，或由高精度檔位轉換為低精度檔位。電壓顯示界面：“0.000”表示0－5V 檔位；“00.00”表示0－30V 檔位。內阻切換內阻檔位切換：每按一次該鍵，內阻的檔位轉換一次，即由低精度檔位轉換為高精度檔位，或者由高精度檔位轉換為低精度檔位。內阻顯示界面：“0.000”表示0.1—200mΩ； “00.00”表示1—2000mΩ檔位。報警開啟報警功能：按下‘報警’鍵，則測試結果合格時，儀器蜂鳴器報警，測試不合格則儀器沒有發出聲音。不報警關閉報警功能：若按下‘不報警’鍵，則測試結果不管合格與否，儀器都不會報警。 ●測量操作說明：儀器開機后，默認進入測試狀態，可直接對電池、電芯進行測試。在測試之前，請先設置好各項參數。下面以測試常見的18650 鋰電芯為例，為了獲得更高的精度，我們可以把電壓和內阻的檔位設置為高精度檔。具體操作如下： 1. 連接好電源線及測試夾具，打開儀器尾部電源開關開機； 2. 按‘電壓切換’鍵，使電壓顯示處于高精度狀態：‘0.000’； 3. 按‘內阻切換’鍵，使內阻顯示處于高精度狀態：‘000.0’； 4. 按‘設置’鍵，在顯示0001 XXXX(電壓上限)的狀態下，按‘左右’鍵選擇要設置的電壓位，對應的數值閃爍，表示當前數值處于可以設置狀態，然后按‘▲▼’鍵設置電壓上限值。完成設置后按‘設置’鍵，進入下一個參數的設定，直至所有參數設置完成，按‘設置’鍵返回測試界面。（0002 電壓下限、0003 內阻上限、0004 內阻下限的具體設置方式與電壓上限的設置方式相同。） 5. 按‘報警’鍵，使測試結果合格時，儀器自動報警。只有測試的電壓和內阻同時在設定的范圍內，測試結果才是合格。合格時蜂鳴器會發出連續的‘嘀嘀’報警提示。 6. 開始測試電芯。測試時請注意電芯的正負極。 ●注意事項: 11．若長時間不使用儀器，請切斷儀器電源。 2．為保證儀器性能穩定，請將儀器放于干燥、溫度適宜的環境；請勿放置陽光直射和灰塵多的地方，并定期清理和保養維護。 3．請勿在儀器上放置任何物品。 HDR-800微電腦電池內阻測試儀－產品保修卡客戶名稱：客戶電話：購機日期：公司蓋章： ●保修須知: 1. 本儀器自出廠之日起保修壹年（配件除外），期間正常使用出現故障由本公司負責免費維修。儀器如需返回公司維修的，用戶承擔儀器返回本公司的運費；儀器修好后，本公司承擔儀器返回用戶的運費。 2. 使用超過一年的儀器，若出現故障需本公司維修的，對更換的零件保修三個月。維修時，在不影響儀器性能的情況下，本公司有權采用相同或相似功能的不同廠家的元件。 3. 測試筆（夾）屬易損件，測試筆（夾）使用壽命與操作方法有關；測試筆（夾）損壞不屬機器故障，更換測試筆（夾）費用由用戶承擔。 4. 下列情況之一，不屬于壹年免費保修范圍： a) 保修卡及票據涂改；儀器編號標簽不完整、涂改、撕毀；與出廠編號不符。 b) 人為操作不當或故意損壞；未經本公司授權而私自進行拆卸、改裝引起的損壞。 c) 配用非本公司提供的配件而造成的損壞。 d) 因意外因素而造成的損壞。 e) 未按合同約定日期付清貨款者。 5. 此保修卡請妥善保管，遺失恕不補發。 6. 不符合保修條件的儀器，本公司將收取適當工本費，敬請見諒！
