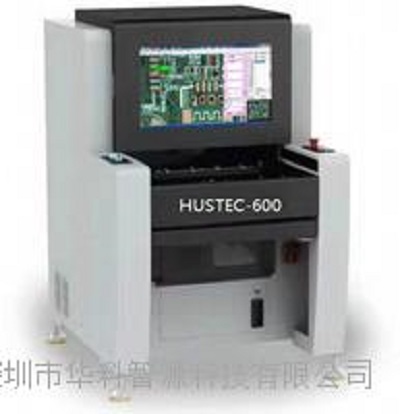

HUSTEC-600SMT首件檢測儀

這真不是您需要的產品？
品　　牌：
華科智源

直接提問 | 回首頁搜
出廠價：
60000

主要規格：

用　　途：
igbt測試儀

HUSTEC-600SMT首件檢測儀減自動防呆，絲印對比，極性和方向自動判斷，自動生成測試報告，一塊300-500的板只需20-30分鐘即可完成測試，減少產線等待時間，是SMT加工廠必不可少的幫手。 HUSTEC-600SMT首件檢測儀參數 主要技術參數 類別項目 HUSTEC-600SMT首件檢測儀?規格參數 視覺識別系統 判別方法高清圖像實時攝像,元件絲印與BOM庫絲印對比攝像機 彩色攝像機，實時攝像光源 LED光源，對特殊元器件可自由選擇相應的燈光。圖像處理速度　 0201元件 <10毫秒每畫面處理時間 <170毫秒　檢測內容　阻容件、電感用LCR測試，自動切換檔位，自動判斷測試結果，有絲印的元件可自動識別。非LCR（晶體、磁珠、IC等）目檢與自動識別相結合（有絲印的元件可自動識別）空貼元件全自動探測，無需員工查看。 PCB尺寸標配：350×350毫米，可按客戶需求定制（zui大540mm*540mm）允許元件高度上面：35毫米，下面：50毫米 PCB翹曲度 >=2毫米 zui小零件 01005元件 X、Y、Z 三軸平臺　驅動設備交流伺服電機系統 移動速度 600毫米/秒軟件系統 操作系統 Microsoft Windows7系統 首件檢測系統 　特點 BOM自動審核，可一鍵導入客戶ERP/SAP系統的BOM，BOM與坐標及圖紙完美結合。操作圖形化編程，可維護元件絲印庫，精確自動定位，微米位微調，制程快捷控制系統 電腦主機 工業控制計算機，Intell四核CPU，8G DDR內存，1T硬盤　顯示 21英寸液晶寬屏顯示器測試系統 數字電橋測試頻率：50Hz-100kHz, 測值精度：0.05% 系統自動識別測試元件類別與規格信息，員工無需切換檔位。自動調節頻率，自動切換元件類型。其它參數 機械外形尺寸（長*寬*高） 130厘米×100厘米×135厘米　重量約300公斤　電源交流220伏特+/-10%，頻率50/60Hz，額定功率600W 主要優點 1 BOM及CAD坐標兼容性強，可一鍵導入所有Excel格式BOM或客戶ERP/SAP系統的BOM及坐標，新舊BOM比對功能。 2 BOM與CAD封裝一致性檢查，AB面坐標與BOM一致性檢查 3 電阻，電容，電感類物料使用LCR測量，自動記錄測試值，自動判測試結果 4 空貼元件全自動檢測。 5 自動元件絲印對比，對于有絲印的元件機器自動判定。 6 快速標注元件極性，自動判定元件角度，一鍵生成SMT工藝圖，可供品管及維修使用。 7 實時高清顯示，自動語音播報。輸出測試報告，權限管控，無權限人員不能更改，方便追溯。 8 自動優化測試路徑，也可根據零件的分布按區塊自動優化。 9 用視覺系統直接照相，圖像清晰度比CCD掃描儀更高，絲印和本體顏色比較相近時也能看清 10 坐標定位jing準：高精度X，Y，Z軸直接定位，坐標精度達到0.01mm, 比傳統CCD掃描儀精度高幾個量級（CCD掃描出來的圖像會有拉伸，導致導入坐標后，坐標和實際貼裝位置有
