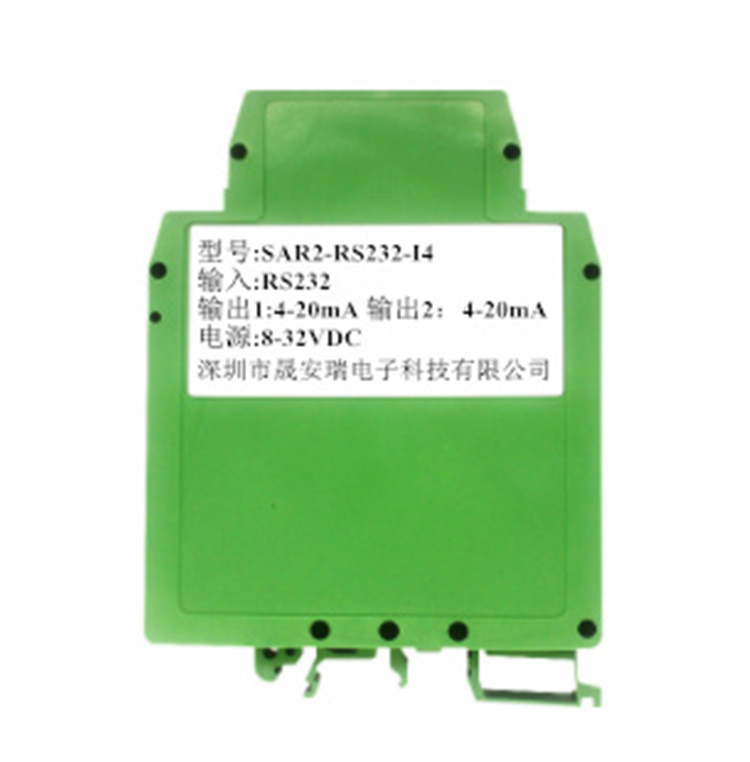

RS232轉4-20mA模擬量采集器,DA轉換器

這真不是您需要的產品？
品　　牌：
SAR/晟安瑞

直接提問 | 回首頁搜
出廠價：
11 元/臺

主要規格：
106.7x79.0x25.0mm

用　　途：
電流電壓數字串口信號轉換，采集

產品特點： ● 低成本、小體積模塊化設計 ● RS-485/232接口，隔離轉換成標準模擬信號輸出 ● 模擬信號輸出精度優于 0.2% ● 可以程控校準模塊輸出精度 ● 信號輸出 / 通訊接口之間隔離耐壓3000VDC ● 寬電源供電范圍：8 ~ 32VDC ● 可靠性高，編程方便，易于安裝和布線 ● 用戶可編程設置模塊地址、波特率等 ● 可設置成主機來讀取SAR D/A產品數據實現遠程采集 ● 支持Modbus RTU 通訊協議，自動識別協議典型應用： ● 0-10V電磁閥或照明電源控制 ● 智能樓宇控制、安防工程等應用系統 ● RS-232/485總線工業自動化控制系統 ● 工業現場控制信號隔離及長線傳輸 ● 設備運行調試與控制 ● 傳感器信號的遠程傳輸及信號還原 ● 工業現場執行器數據給定 ● 醫療、工控產品開發 ● 4-20mA信號輸出產品概述： SAR D/A系列產品實現主機RS-485/232接口信號隔離轉換成標準模擬信號，用以控制遠程設備。SAR D/A系列產品可應用在 RS-232/RS-485總線工業自動化控制系統，4-20mA，0-5V，0-10V等標準信號輸出，用來控制工業現場的執行設備，控制設備以及顯示儀表等等。產品包括電源隔離，信號隔離、線性化，D/A轉換和RS-485串行通信。每個串口最多可接256只 SAR D/A系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。 SAR D/A系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。 SAR D/A系列產品按工業標準設計、制造，信號輸出 / 通訊接口之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+80℃。產品原理框圖 SAR D/A功能簡介： SAR D/A 信號隔離D/A轉換模塊，可以用來輸出一路電壓或電流信號，也可以用來輸出兩路可以共地的電流或電壓信號。 1、模擬信號輸出 12位輸出精度，產品出廠前所有信號輸出范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸出量程請看產品選型，輸出兩路信號時兩路輸出選型必須相同。 2、通訊協議通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。數據格式：10位。1位起始位，8位數據位，1位停止位。通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。 3、抗干擾可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。產品選型： SAR - RS□ - U(A)□ 通訊接口輸出電壓或電流信號值 U1：0-5V A1：0-1mA U2：0-10V A2：0-10mA U3：0-75mV A3：0-20mA U4：0-2.5V A4：4-20mA U5：0-±5V A5：0-±1mA U6：0-±10V A6：0-±10mA U7：0-±100mV A7：0-±20mA U8：用戶自定義 A8：用戶自定義 485：輸入為RS-485接口 232：輸入為RS-232接口選型舉例1：型號：SAR-485-A4 表示RS-485接口，4-20mA信號輸出選型舉例2：型號：SAR-232-U1 表示RS-232接口，0-5V信號輸出 SAR D/A通用參數： (typical @ +25℃，Vs為24VDC) 輸出類型：電流輸出 / 電壓輸出精度： 0.2% 輸出失調：電流輸出 ±0.5 uA/℃ ，電壓輸出 ±0.1 mV/℃ 溫度漂移： ±20 ppm/℃ (±30 ppm/℃, 最大) 輸出帶載能力：電流輸出 350Ω (4-20mA/0-20mA/0-±20mA電流輸出) 電壓輸出 10mA(0-5V/0-10V/0-±5V電壓輸出) 通訊：協議 RS-485 或 RS-232 標準字符協議和 MODBUS RTU通訊協議波特率（2400、4800、9600、19200、38400、57600 、115200bps）可軟件選擇地址（0～255）可軟件選擇通訊響應時間：100 ms 最大工作電源： +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路功率消耗：小于1.5W 工作溫度： - 45 ~ +80℃ 工作濕度： 10 ~ 90% (無凝露) 存儲溫度： - 45 ~ +80℃ 存儲濕度： 10 ~ 95% (無凝露) 隔離耐壓：通訊接口 / 輸出之間： 3KVDC，1分鐘，漏電流 1mA 其中通訊接口和電源共地。耐沖擊電壓： 3KVAC， 1.2/50us(峰值) 外形尺寸： 106.7 mm x 79 mm x 25mm
