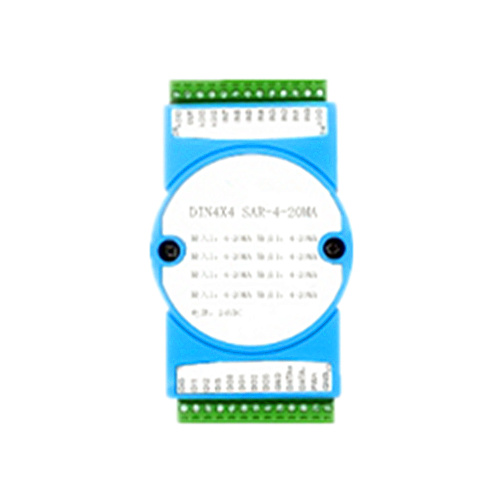

- 主要特性: ⑴精度等級：0.1級、0.2級。產品出廠前已檢驗校正，用戶可以直接使用 ⑵所有輸入、輸出及供電電源之間全部互相隔離。 ⑶輔助電源：5V/12V/15V/24VDC（范圍±10%） ⑷四路國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等 ⑸四路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力 ⑹全量程范圍內極高的線性度（非線性度<0.2%） ⑺標準DIN35 導軌式安裝（尺寸：120 x 70 x 43mm） ⑻具有較強的抗電磁干擾和高頻信號干擾能力 應用： ⑴模擬信號數據隔離、采集和變換，信號隔離器 ⑵隔離4-20mA或0-20mA信號傳輸 ⑶工業現場信號隔離及變換 ⑷信號長線無失真?zhèn)鬏? ⑸儀器儀表信號收發 ⑹電力監控、醫療設備隔離 ⑺變頻器信號隔離采集 ⑻PLC/FA 電機信號隔離控制 ⑼非電量信號變送 產品選型表： DIN4x4 SAR – U(I)□ - P□ – U(I)□ 輸入信號 供電電源 輸出信號 代碼 電壓 代碼 電流 代碼 Power 代碼 電流 代碼 電壓 U1 0-5V I1 0-1mA P1 24VDC I3 0-20ma U1 0~5V U2 0-10V A2 0-10mA P2 12VDC I4 4-20ma U2 0-10V U3 0-75mV I3 0-20ma P3 5VDC I8 用戶自定義 U6 1-5V U4 0-2.5V I4 4-20mA P4 15VDC U8 用戶自定義 U8 用戶自定義 I8 用戶自定義 選型舉例： 例1：輸入四路信號:0-10V 供電電源:24V 輸出四路信號:4-20ma 型號:DIN4x4 SAR-U2-P1-I4 例2：輸入四路信號:0-10V 供電電源:12V 輸出四路信號:0-10V 型號:DIN4x4 SAR-U2-P2-U2 例3：輸入四路信號:0-3V 供電電源:24V 輸出四路信號:4-20ma 型號:DIN4x4 SAR-U8-P1-I4（U8:0-3.3V） 產品最大絕對額定值： Continuous Isolation Voltage（持續隔離電壓）:3000VDC Junction Temperature（工作溫度）:+85℃ Storage Temperature （存貯溫度）:+150℃ 電源電壓范圍：±10%Vin 注意：如果超出上述范圍，產品可能會引起永久性損壞。 通用參數 參數名稱 測試條件 最小 典型值 最大 單位 隔離耐壓 50Hz，1分鐘,漏電流1mA ? 2500 ? VDC 耐沖擊電壓 3KV， 1.2/50us(峰值) 工作溫度 ? -25 ? +70 ℃ 工作濕度 無凝露 10 ? 90 % 存儲溫度 ? -45 ? +80 ℃ 存儲濕度 ? 10 ? 95 ℃
