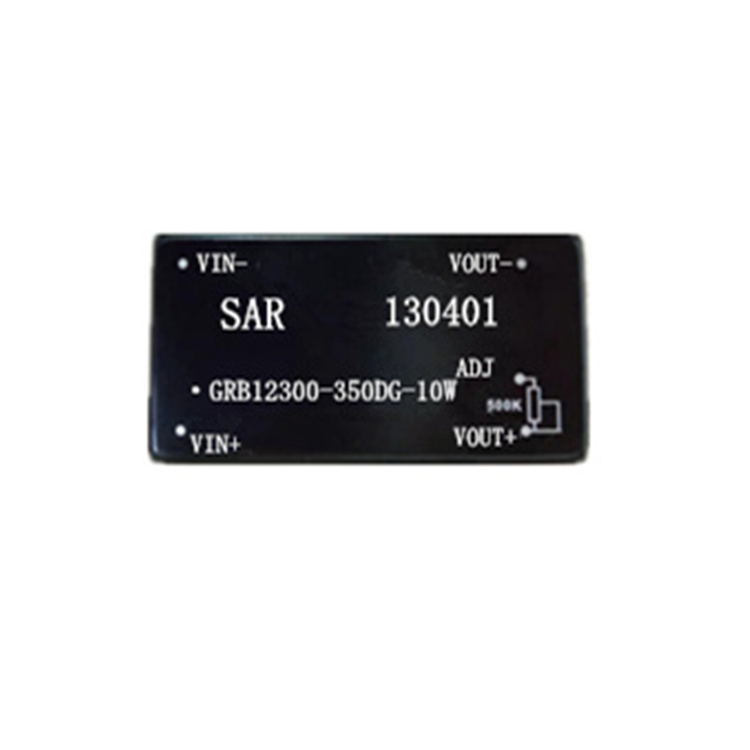

12V轉120V、350V直流電源高壓升壓模塊

這真不是您需要的產品？
品　　牌：
SAR/晟安瑞

直接提問 | 回首頁搜
出廠價：
11 元/臺

主要規格：
1x1/2X1英寸

用　　途：
直流高壓電源模塊

產品概述： GRB-DG 0.2~5W 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：4.5~9V、9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出單電壓：60VDC、80VDC、100VDC、110VDC、120VDC、150VDC、180VDC、200VDC、250VDC、280VDC、300VDC、500VDC等，具有功率密度大，輸出功率高，應用范圍廣等優點。產品特點： ⑴效率高達80% ⑵工作溫度: -40℃~+85℃ ⑶1x1英寸標準封裝 ⑷阻燃封裝，滿足UL94-V0 要求 ⑸寬范圍輸入穩壓輸出 ⑹溫度特性好、價格低 ⑺可直接焊在PCB 上 ⑻產品尺寸：25.4x25.4x12.5 單位: mm 選型指南：產品型號輸入電壓（VDC）輸出電壓（VDC）輸出電流（mA）效率（%）標稱值輸入范圍 GRB05200DG-W2 5 4.5—9.0 200 1 50 GRB05110DG-1W 5 4.5—9.0 110 9 70 GRB12110DG-2W 12 .0 9.0~18.0 110 18 80 GRB12150DG-2W 12 .0 9.0~18.0 150 14 82 GRB12250DG-2W 12 .0 9.0~18.0 250 8 85 GRB24110DG-2W 24 .0 18.0~36.0 110 18 82 GRB24150DG-2W 24 .0 18.0~36.0 150 13 84 GRB24250DG-2W 24 .0 18.0~36.0 150 8 86 GRB12110DG-3W 12 .0 9.0~18.0 110 27 80 GRB12150DG-3W 12 .0 9.0~18.0 150 20 82 GRB12250DG-3W 12 .0 9.0~18.0 250 12 85 GRB24110DG-3W 24 .0 18.0~36.0 110 27 82 GRB24150DG-3W 24 .0 18.0~36.0 150 20 83 GRB24250DG-3W 24 .0 18.0~36.0 250 12 85 GRB12150DG-5W 12 .0 9.0~18.0 150 34 85 GRB12250DG-5W 12 .0 9.0~18.0 250 20 86 GRB24110DG-5W 24 .0 18.0~36.0 110 45 85 GRB24150DG-5W 24 .0 18.0~36.0 150 34 87 GRB24250DG-5W 24 .0 18.0~36.0 250 20 88 技術指標：輸出特性技術指標技術參數測試條件穩壓精度 2.0 %max 0%~100%負載范圍電壓調整率 0.5%max 滿載負載調整率 +/-0.5% type. +/-1% max. (No load to full load) 0%~100%負載范圍紋波和噪聲 ≤300 mV p-p, max 20MHz帶寬動態響應速度 ≤150us 25%負載~滿載啟動延遲時間 500ms 輸入特性輸入電壓范圍（5VDC） 4.5—9.0VDC （12VDC）9.0—18VDC （24VDC）18—36VDC 線性高速率 0.5% 低端 ~ 高端一般特性開關頻率 200KHz 典型值轉換效率參見型號選擇表隔離電壓 1500VDC 輸入和輸出之間平均無故障間隔時間 1000000小時溫度系數 0.02%/℃ 環境特性工作溫度范圍 -40℃~+85℃ 儲存濕度 -55℃~+125℃ 相對濕度 10%~90% 冷卻方式自由空氣產品選型列舉： ⑴型號：GRB12110DG-2W5，輸出端C4電容可選 4.7UF/200V的電解電容。輸入電壓Vin：9~18VDC；輸出電壓Vout：110VDC；輸出功率：2.5W ⑵型號：GRB24250DG-5W，輸出端C4電容可選 4.7UF/680V的電解電容。輸入電壓Vin：18~36VDC；輸出電壓Vout：250VDC；輸出功率：5W
