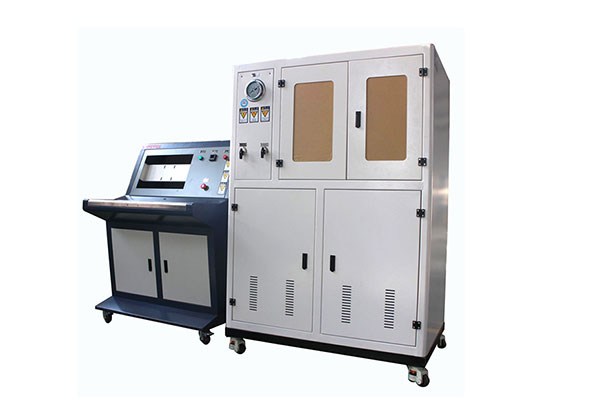

- 一、產品概述： 我公司設計制造的脈沖試驗臺是吸取國外先進經驗，并結合國內相應行業的實際需求所開發的一種高性能試驗臺，該設備主要部件采用進口液壓元件，結合美國NI公司的(LABVIEW軟件)測控軟件，使得整臺設備操作簡單，性能穩定，可以進行各類壓力脈沖測試。 高壓脈沖爆破試驗臺(圖1) 二、適用范圍： 汽車轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、蝸輪、增壓系統軟管、工程液壓軟管、航空軟管和管匯、硬管或接頭、換熱器、空調器、 過濾器等。 參考執行標準： GB/T7939 GB/T5568 GB/T3683 GB/T12722 GB/T14904 GB/T12722 GB/T20461 GB16897 GB/T15908 GB/T5568 GB/T10544 GB/ T7127.1-2000 ISO6803 ISO6802 ISO11425 ISO6772 TL82415 TL52361 ES 6G91-3A719-AA SAE J1405 SAE J343 三、主要技術參數： 最高脈沖壓力：80MPa,壓力顯示精確到0.1MPa- 脈沖頻率：0.5-1.25Hz 振動頻率：10-50Hz 曲撓頻率：0.5-1.0Hz 試驗介質：液壓油或制動液 油溫：環境溫～150±3℃ 循環次數：>1000萬次 試樣件數：2- 8件(取決于試件的總容積及物理特性) 試驗波形:方波、梯形波、三角波、正弦波 安裝角度：90度或180度 接口間距：>90mm 控制方式：工控機 動力系統冷卻方式：水冷 四、主要功能及特點: 由計算機與美國NI采集卡(LABVIEW軟件)控制系統組成，采電液伺服控制，脈沖壓力在調節范圍內任意可調，控制精確高。 多路多工位，可同時進行多路試驗而互不影響，被測工件在脈沖試驗過程中爆破時，不影響其它工件繼續測試，實現無人值守，實驗數據及圖形自動記錄并保存在計算機中。 采用計算機進行數據采集、控制與管理。脈沖壓力、環境溫度、介質溫度、試驗次數、波形、均可通過人機界而設定，并可打印輸出。 采用蓄能器補壓，提高加壓系統的可靠性、穩定性和使用壽命，同時保證了壓力精度。 試驗開始時自動排除試樣內的氣體(針對膠管測試)，達到試驗脈沖次數，自動停機，并具有拆卸被測工件后的泄露介質自動回收功能。 觀察窗內層為防護網，外層為有機玻璃，最大限度保障人身安全。內置照明，便于光線差時，裝拆工件及觀測內部測試情況。 液壓油冷卻方式采用油箱內液壓油自循環冷卻加水冷卻器冷卻,油箱的有效容積為泵站油泵流量的10倍，故自身散熱良好 ;為了電機泵組能夠長時間工作，在油箱箱體外側裝有水冷散熱器，對油箱進行散熱。 由控制柜與試件箱兩部分組成。設備布局合理，水電分離，全部管路采用不銹鋼管連接。 具有不同的工裝夾具分別適合膠管和膠管總成的連接; 可帶屈撓脈沖試驗和無屈撓脈沖試驗。 *(任選)
