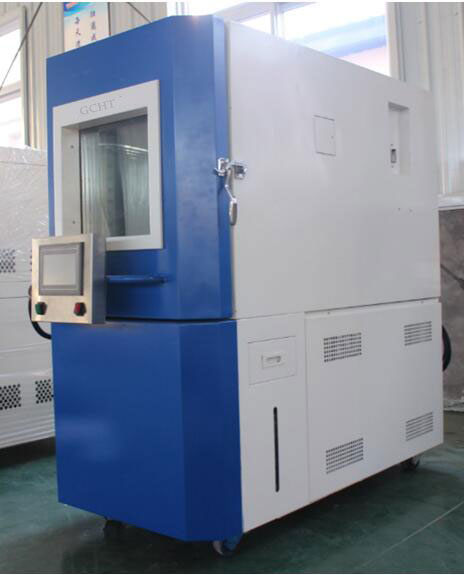

- 1.1產品概況 本試驗室可用于確定電子產品、組件、材料等在高濕、低濕、恒定濕熱、溫度循環變化、濕度表面產生凝露的濕熱等條件下使用和儲存的適應性。 本試驗室采用日前最合理的結構和穩定可靠的控制方式，使其具有外型美觀，操作簡便，安全、濕濕度控制精度高，是做好低濕試驗、恒溫恒濕試驗、交變濕熱驗的理想設備。 1.2 產品優勢和技術特點 1.2.1、利用多路、環保節能（低噪音）的機械壓縮制冷系統。 該設備所有的材料、零件、部件、原料等無論是國產或進口均采用環保產品；根據機械壓縮制冷特性，采用雙級多路主旁路系統，多路主路、旁路可根據不同的工作狀況自適應選擇啟用，整個控制由智能控制系統根據工況實現自動實現，改變了傳統的用溫控器控制加熱器抵消制冷量的方式 去控制冷量。從而達到節能的效果，不僅能耗只占同類產品的80%。也減輕了制冷壓空機的運行負載，減少設備的振動及噪音，提調控制精度。為更好達到節能的效果，同時采用變頻技術，使制冷壓縮機的制冷輸出適應試驗室各種不同溫度變化速率要求，同時控制使用損耗功率達到節能效果。在整個結構以及機械工作過程中的不同地方使用吸音、消音方式減少整個設備噪音。 1.2.2、自主開發的多路、多級節流系統（制冷系統）。 本設備的制冷系統根據系統不同工況設計不同的毛細主路、旁路、通過智通控制系統根據工況自動控制，自動調節的毛細管節流系統，保證流量大小可調，達到了溫度變化的目的，而且溫度場變化均勻，溫度波動極小。 1.2.3、應用寬帶壓迫平衡調溫系統，通過快速收斂的PID自適應算法實現溫度的快速控制。 運用溫度調和室，靜壓腔再加上離心風葉的強迫式風管系統，保證冷熱充分的交換并均勻的通過頂部孔板均勻送風傳送到工作室（實驗區域）的每個空間，達到溫度的均勻性；為實現溫度的快速收斂，我公司與韓國三元公司合作開發了專用的、適用于本公司的PID自適應算法，該控制方式在控制過程中根據溫度情況不斷修正控制，達到收劍快，溫度過沖小，穩定性高的控制目的。 1.2.4、實現遠程可視化控制。 該設備配置人機管理界面，觸模式自動化控制系統，實現自動控制；同時通過RS485通訊界面實現與遠程計算機的連接，實現網絡管理，遠程監控。整個系統通過圖形化界面，控制管理簡單快速，故障自動提示，圖形化提示故障節能并提出解決方法，指導用戶快速排障。設備主要功能： 該系列產品適用于航空航天產品、信息電子儀器儀表、材料、電工、車輛、金屬、電子產品、各種電子元氣件在高低溫或濕熱環境下、檢驗其各性能項指標.及質量管理之用可程序恒溫恒濕實驗機性能指標及各系統組成 型號 GC-HH-1000G 試樣限制 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 容積、重量和尺寸 標稱內容積 1000 L 內箱有效尺寸 1000×1000×1000（mm） W×H×D 外形空間 約1500×1870×1500（mm） W×H×D 重量 約500㎏ 功率、電流和供電電源 最大功率 約13KW 最大電流 約22A 供電條件 和電源 AC380V三相四線制+保護接地N；電壓允許波動范圍10%； 頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源； 性能指標 使用環境條件 環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。 溫濕度范圍 溫度范圍：-70～+150℃ 濕度范圍：20～98%RH（如圖） 控制精度 溫度分辨率：0.01℃ 濕度分辨率：0.1%RH 溫度偏差： ±1.5℃ 濕度偏差： ±2%RH 溫度均勻度：≤2℃ 濕度均勻度：≤3%RH 溫度波動度：±0.5℃ 濕度波動度：± 2%RH 升降溫速率 +25℃→+150℃≤35 min +25℃→-70℃ ≤80 min 注：每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源熱負載 注：以上性能指標是在環境溫度為+25℃、相對濕度≤85％、無試樣條件下測得的數值。 執行標準及試驗滿足條件 1. GB/T2423.22－2002 試驗N 溫度變化試驗方法 2. GB/T2423.3-93(IEC68-2-3) 試驗Ca:恒定濕熱試驗方法 3. GB/T2423.4-93(IEC68-2-30) 試驗Db:交變濕熱試驗方法 4. GJB150.3－86 高溫試驗方法 5 GJB150.4－86 低溫試驗方法 6. GJB150.9-93 濕熱試驗方法 7. GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫 8. GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫 9. G/BT 2423.4-2008/IEC6008-2-30:2005交變濕熱方法 10. GB/T5170.18-2005電工電子產品環境試驗設備基本參數檢定方法溫度/濕度組合循環試驗設備 11. GB/T10586-2006濕熱試驗箱技術條件 12．GB/T 10589-2008 低溫試驗箱技術條件 檢驗 整機試驗室：工廠具有整機恒溫試驗室，箱體在不同環境溫度下進行測試。 結構特征 箱體結構 內箱材質：304#不銹鋼 1.2mm厚 外箱材質：304#不銹鋼 1.0mm厚或（冷軋鋼板1.2mm厚烤漆處理，可選） 保溫材質：聚氨酯發泡膠 100mm厚 控制箱和測試箱為整體式 空氣調節通道 內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的 箱門 單開門 防爆把手 防凝露電熱裝置 真空自動除霧透明視窗 視窗照明燈 引線測試孔 開Φ50mm的測試孔，可兩側開孔，并附上相應保溫隔熱配件及專用的密封軟塞 觀察窗 1.試驗室大門上設有1塊； 視窗可視范圍：W300*H450mm的導電膜防爆防霧防霜鋼化玻璃觀察窗 2.同時具備導電膜防爆、防霧、防霜鋼化玻璃觀察窗，特殊定制。 控制面板 TEMI880型液晶觸摸式可編程控制器 照明燈開關、總電源開關、RS-232通訊界面 機械室 制冷機組、排風機、排水裝置、可調背葉窗、水蒸氣出口 測試物料架 采用304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊 配電控制柜 總電源斷路器、控制器、配電板、散熱風機、超溫保護器 加熱系統 采用鱗片散熱式加熱管 P.I.D控制加熱從而達到溫度平衡 加濕除濕系統 采用外加濕方式，壓縮機啟動除濕，P.I.D控制加濕量達到所需要的濕度 補水系統 自制PVC加大水箱，水泵提升自動供水，循環過濾回收 制冷系統 制冷原理 制冷方式 為了保證試驗室降溫速率和最低溫度的要求，本試驗室采用一套二元復式制冷系統，復迭式系統包括一個高溫級制冷循環和一個低溫級制冷循環，熱量交換通過蒸發冷凝器實現 制冷壓縮機 采用歐洲進口法國泰康全封閉式壓縮機 冷卻方式 風冷式鱗片式冷凝器，循環風機散熱 蒸發器 翅片管式換熱器 蒸發冷凝器 采用高溫銅釬焊的版式換熱器，具有表面積小，自身能量損失小，換熱效率高 節流裝置 熱力膨脹閥、毛細管 全進口制冷配件
