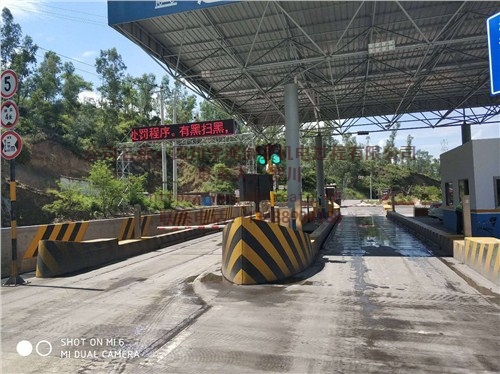

四川成都超限檢測站系統 - 宇鴻創景供

1．稱重系統、車牌識別系統、LED可變情報板、計算機系統等處于正常工作狀態。

2．車輛通過稱重，傳感器信號傳入稱重采集器。

3．稱重采集器對檢測信號進行處理分析，獲取總重、數據。啟動車牌識別系統采集車牌數據。

4．車輛重量數據和車牌號及圖片經過網絡傳輸送到超限檢測計算機并對應存儲，計算機根據系統設置標準，判斷車輛是否超限。

5．如果該車沒有超限，LED可變情報板保持正常通行指示，車輛正常通過。

6．如果車輛超限，管理計算機控制LED可變情報板報警并顯示該車輛的車牌號，引導車輛進入卸貨區卸載或爭議復稱。

7．系統驅動機房報警器報警，實時顯示當前通過稱重的超限超載車輛的車牌數據、總重、等數據，提示執法人員。

8．超限車輛根據LED可變情報板的指示和執法人員的引導進入超限檢測站內進行爭議復檢或超限卸載復秤。

   超限檢測系統構成

超限檢測系統由稱重系統、車牌識別和LED可變情報板系統、視頻監控系統、執法管理系統、數據傳輸系統、計算機管理系統等組成。

    稱重系統

1. 車輛通過檢測后在檢測不合格后情報板導向車輛進入卸貨區進行卸貨、檢測系統設計為單向精檢，包含車牌識別單元、紅外車輛分離器、電子汽車衡、前后抓拍攝像機、紅綠燈、語音喇叭、地感線圈、漢字點陣大屏幕、控制電腦、室外控制柜等車輛進入檢測車道通過汽車衡、車號識別單元進行檢測得出車輛車號信息、軸數及檢測重量，符合檢測業務車輛且未超限車輛，LED屏提示車輛直接離開。 若車輛不符合檢測業務或是超限，LED屏提示車輛進入超限站內卸貨區進行卸貨處理、爭議復秤。

2. 車輛進入卸貨區，超限系統可實現單向精檢，通過對車輛進行爭議復檢、卸貨處理，車輛完全停在磅上后取重量進行爭議復秤、超限卸載，對超限車輛進行相應處罰處理，處理完成后進行放行，如有爭議再次進行復檢直至符合限載要求。系統生成二維碼并打印給司機，便于司機在下個站點時不再重復精檢，快速通過。

    車牌識別和LED可變情報板系統

在道路中設置可變情報板。抓拍通過車輛圖像，識別車牌號碼，通過監控室計算機系統將超限車牌信息顯示在LED可變情報板上，提示超限車輛處理流程等。

         視頻監控系統

視頻監控系統由攝像機、監視器、視頻傳輸、視頻存儲等構成。在治超站入口、超限站稱重區域、卸貨場、超限站出口設置攝像機，通過攝像機可宏觀了解各監控點的交通狀況，及時發現突發事件，給事件處理提供有效的原始記錄。監控室配備有視頻分配器、硬盤錄像機、控制鍵盤、綜合控制臺、電視墻等。

執法管理系統

執法管理系統主要是處理超限車輛的相關文檔，通過和數據服務器相連接，可以自動獲取處理車輛的全部檢測信息，自動生成處理文檔，實現辦公自動化。

1. 執法系統還設置有與交警及運管部門的數據接口，通過這個接口將超限逃逸車輛數據上傳交警和運管部門，實現對超限逃逸車輛的非現場執法。

    通訊網絡系統

通訊網絡系統是整個系統的傳輸中心，負責整個系統的數據傳輸。由于超限站點距超限站機房較遠，視頻及數據均采用光端機通過光纖方式傳輸。

    計算機管理系統

計算機管理系統由以太網交換機、超限管理計算機、、執法計算機、硬盤錄像機、數據服務器及管理軟件等構成，服務器用于存儲抓拍超限超載車輛重量數據和車輛圖片，以便于執法人員識別超限超載車輛和對逃逸超限車輛的取證。

1. 管理計算機可根據用戶的需要通過應用軟件制作超限統計報表，為治超提供科學依據。

本設計增設以太網交換機、超限管理計算機、執法計算機、數據服務器等。
