羅斯蒙特CH88氧化鋯分析儀

這真不是您需要的產品？
品　　牌：
羅斯蒙特

直接提問 | 回首頁搜
出廠價：
0 元/臺

主要規格：
CH88

用　　途：
煙氣分析儀

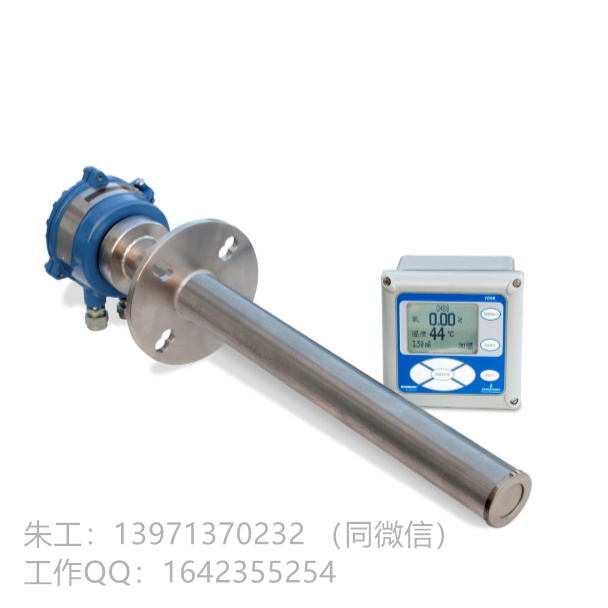

羅斯蒙特CH88氧化鋯分析儀德科蒙過程控制（武漢）有限公司朱工：13971370232 （同微信）工作QQ：1642355254 公司地址：武漢市武昌區武珞路中南國際城D座1單元901室概述 CH88直插式燃燒煙氣氧量分析儀系統是Rosemount Analytical最新的直插式氧化鋯氧量分析變送器，產品包含了1056燃燒分析電子單元和CH88煙氣氧化鋯鋯頭。該產品旨在用于測量任何燃燒過程產生的煙氣。它采用氧傳感器的熱感應技術，該技術與大多數汽車設備中發現的測量技術相同。該產品采用直插式傳感器設計，即傳感器位于氧化鋯鋯頭的前端，鋯頭按指定長度，直接插入煙道或煙囪。傳感器工作時像熱電偶一樣，產生與鋯池兩側（參比側通常采用儀表風20.95% O2，測量側是被測煙氣）氧分壓差值成比例的mV信號。系統配置 CH88氧化鋯鋯頭和1056燃燒分析電子單元鋯頭內部沒有電子單元，因此，由加熱器熱電偶和氧化鋯O2傳感器產生的原始信號需要送到遠程的1056電子單元。而為了維持傳感器的恒定溫度，需要1056燃燒分析電子單元直接給鋯頭加熱器提供電源。這種配置需要使用9芯電纜，傳遞電源和傳感器的測量信號，該電纜的最大長度為500英尺。 CH88鋯頭也可以與之前的Westinghouse/Rosemount（World Class and Oxymitter）的電子單元、以及許多其它競爭對手廠家的電子單元匹配使用。 CH88訂購信息羅斯蒙特CH88氧化鋯分析儀鋯頭長度部件號部件號 0.5米（19.68英寸） 6A00507G01 7.3公斤（16磅） 1米（39.37英寸） 6A00507G02 9.5公斤（21磅） 2米（78.74英寸） 6A00507G03 12.2公斤（27磅）電子單元部件號 1056燃燒分析電子單元 24490-00 附件/部件部件號標定流量計 771B635H01 標氣接口組件，匹配鋯頭1/4英寸內螺紋管接頭 1A98771H07 傳感器板替換件 6A00493G01 電源板替換件 24248-03 顯示板替換件 24361-00 技術規格測量系統技術規格凈氧測量范圍 - 0-10%至0-50% O2 測量精度 ≥0-10%測量范圍，為滿量程的±1% 最低檢測限 0.05% 過程溫度影響 <0.05% O2 (100-700oC) 通標氣系統響應時間最初響應時間小于3秒， T90小于8秒。通過程氣時，響應時間取決于過程氣體的流速和附著在擴散元件上顆粒物的多少。標定有效性用標氣優于±0.1% O2 電源 220V ±10%， 50/60 Hz，最大150 W（在最初加熱期間）參比氣體參比氣就是環境空氣，環境空氣被動地擴散進入鋯頭，要確保鋯頭安裝位置的環境空氣是新鮮空氣（20.95% O2）。 CH88鋯頭技術規格外殼鋯頭與過程氣體接觸的部分為304不銹鋼，相當于NEMA 4X / IP65 過程溫度極限 -40至705oC（-40至1300oF）使用Bypass旁路裝置選項，工作溫度可以高達1050oC（1922oF）輸出 1路4-20mA 鋯頭長度 0.5米， 1米， 2米安裝豎直或水平安裝—ANSI標準2? 150磅（螺栓圓周4.75? / 121mm）， DIN標準(螺栓圓周145mm / 5.71?）。備注：法蘭是平法蘭，僅用于安裝。法蘭沒有額定壓力，過程孔要求直徑為2.5英寸。選擇短管安裝附件P/N 3D39761G02，可以抵消部分煙道熱量對鋯頭電子單元的影響。也可以提供多種連接法蘭，以匹配現有的法蘭規格標定半自動手動氣體切換在1056燃燒分析電子單元計算新的標定值。標定氣體推薦采用0.4% O 2和8% O2，背景氣為氮氣。儀表風可以用作高量程氣，但不推薦使用。 100% N 2不能用作低量程氣。標氣流量 5標準立方英尺/小時（2.5升/分鐘）環境條件溫度： -40至90oC（-40至194oF）濕度： 5至95% RH（無冷凝）存儲條件溫度： 0至50oC（32至122oF）濕度： 5至95% RH（無冷凝 1056燃燒分析電子單元外殼外形尺寸155×155×131毫米（6.10×6.10×5.15英寸）；儀表盤開孔尺寸1/2 DIN標準， 139×139毫米（5.45×5.45英寸）；材質為聚碳酸脂，防護等級為NEMA 4X/CSA 4（IP65）。備注：為了確保防水密封，以6英尺磅的扭矩，擰緊前面板所有4個螺絲。安裝立管安裝、墻面安裝、儀表盤安裝（請參考相關的安裝尺寸圖）電纜穿線管開孔 ? 英寸或PG13.5穿線管環境條件溫度： -20至50oC（-4至122oF）濕度： 5至95% RH（無冷凝）存儲條件溫度： -20至60oC（-4至140oF）濕度： 5至95% RH（無冷凝）模擬輸出 4-20mA，最大負載550歐姆報警繼電器 2個單刀雙擲C型環氧樹脂密封觸點，額定5A， 30VDC、 120VAC或230VAC。用戶可以組態報警。顯示高對比度液晶顯示屏，用大數字顯示實時測量值，并且還顯示最多4個附加的過程變量或診斷參數。顯示器是背光顯示，為了滿足用戶的要求，顯示格式可以定制。機械安裝-羅斯蒙特CH88氧化鋯分析儀注意：絕大多數的燃燒過程都是運行在負壓或微正壓的工況，因此，鋯頭法蘭僅用作機械安裝。鋯頭沒有額定壓力。如果是初次安裝，可以提供一片“焊接法蘭”，焊接在煙道安裝孔上。 1056燃燒分析電子單元的安裝 1056燃燒分析電子單元可以盤裝、墻裝/管裝，詳情請參見圖5和圖6。 l 確保1056 燃燒分析電子單元的所有組件都已安裝完畢。 l 選擇安裝位置，或靠近鋯頭，或方便拆卸，還要考慮1056燃燒分析電子單元的環境溫度極限值（請參見技術規格）。 l 儀表的安裝高度要便于觀看和操作，推薦高度約1.5米（5英尺）。 l 1056燃燒電子單元鍵盤窗口可能有內部和外部保護膜，在使用1056燃燒電子單元前，要摘除該保護膜，不摘除保護膜可能導致顯示失真，而且，高溫下長期使用后，該保護膜可能難以摘除或無法摘除。安裝技術規格——鋯頭與電子單元之間的電纜連接電纜由用戶提供， 9芯電纜，額定溫度大于等于105oC，額定絕緣電壓大于等于250V：加熱器電源： 2芯， 12-18 ga.（<200英尺）；使用12 ga.，長度在200至500英尺之間。鋯頭檢測： 7芯（3對屏蔽的雙絞線）， 16-25 ga. （<200英尺）；使用16 ga.，長度在200至500英尺之間。屏蔽線在1056燃燒分析電子單元接至地極。所有接線的額定絕緣電壓為250VAC，最低溫度105oC。 CH88煙氣氧化鋯鋯頭的安裝初次安裝，可以提供一片“焊接法蘭”，焊接在煙道安裝孔上 l 確保CH88氧化鋯鋯頭的所有部件都已安裝完畢，請參見圖1。 l 如果使用標準方形焊接板、或可選的法蘭安裝板（參見圖1），請將該板焊接在煙道安裝孔上。鋯頭在煙道或煙囪貫穿孔的直徑至少63.5毫米（2-1/2英寸）。 l 將鋯頭沿安裝法蘭的中心孔插入，用螺栓穿過鋯頭的墊片和法蘭。接地螺栓：有一個接地螺栓位于CH88氧化鋯鋯頭外殼的外面，它旨在提供就地接地。第二個接地螺栓位于鋯頭外殼的內部，該螺栓旨在連接接地導線與控制電子單元
