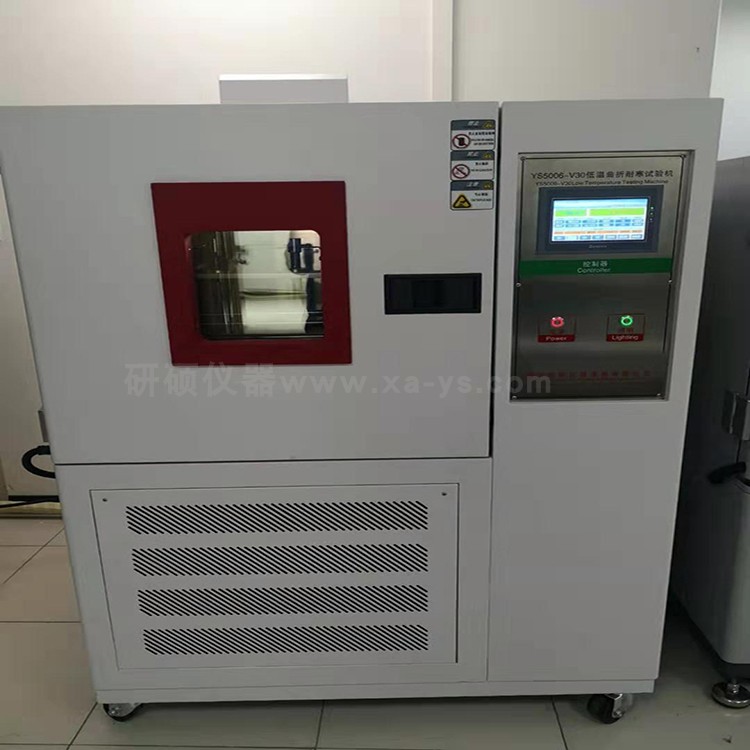

YS5006-V30低溫曲折耐寒試驗機

依據標準:ASTM D 1790,D 1593,1052,JIS K6545,EN ISO20344,HG/T24I I,HG/T287I,GB/T2099I,CNS 7705, QB/T2224, QB/T 1471.DIN 53351，Adidas GE-24, Adidas GE-57, SATRA Tm92 , SATRA TM 161

本機用于測試鞋面皮，合成皮等耐寒程度以了解材料或成品適應低溫氣候或寒冷地區的情形，本機均采用不銹鋼制成並可以加裝各種耐夾具，以適用不同之要求。

1.內外箱材質: 不銹鋼#304

2.控制器:日制歐姆龍控制器

3.溫度范圍:a.常溫~-30℃,

       b.常溫~-60℃

4.選配內箱動作:

 A.鞋面材料低溫屈撓夾具：1.組數：6只

                           2.試驗頻率：1.5±0.1HZ

              3.夾具V型夾角：40°±1°

              4.夾具V型頂端弧形曲率半徑6.4mm

               5.兩夾具遠距：28.5±1.0mm

               6.兩夾具近距：9.5±1.5mm

   B.鞋面材料低溫曲撓夾具：

                   1.組數：4只

               2.試驗頻率：100±5次/min

                3.屈撓角度: 22.5°±0.5°

5.保護裝置:熱保護停機,漏電保護停機超溫保護,過載保護等功能

6.控制精度:±0.5℃,

7.分布均勻度: ±2℃,

8.降溫速度:a.常溫至-30℃約需45min

       b.常溫至-60℃約需60min

9..冷媒:R404環保冷媒

10.壓縮機:法國泰康

11.壓縮機起動延時: 5min

12.耗電量:4KW

13.保溫材料:硬質發泡及玻璃棉

14.計數器:LCD,0～999,999可調

15.視窗: （210×35×270）mm,二格真空層

16.視窗燈:P1燈,5W

17.電源: AC380V50Hz

18.馬達: 無皮帶多進口造齒輪減速馬達

19.內箱尺寸:（60×60×55）cm

20.體積: （110×105×160）cm

21.重量：約420kg

測試原理：

低溫耐寒試驗機專用于測試成品鞋，橡膠，鞋底，合成皮，塑膠成品鞋等模擬各種低溫環境下測試之要求以此來了解各種材料或成品鞋適應低溫氣候或寒冷地形區域的情形的能力，本儀器全部采用銹ＳＵＳ鋼材質制成，可以加裝各種不同的測試夾具裝置，以此來達到各種測試的不同要求標準。

符合標準：

ASTM D17900 ,SATRA TM161,EN ISO 20344,HG/T2411,HG/T2871,DIN 53351,Adidas GE-24, Adidas GE-24 GE-57 GB/T20991-2007、GB/T21284-2007等標準 。

夾具裝置技術規格：

A、ROSS曲折夾具組：

1.曲折角度：90°

2.夾具工位數：3工位裝配。

3.曲折速度：100cpm

4.試片尺寸：150×25mm

B、皮革耐撓夾具組：

1.試片尺寸：70×45㎜

2.曲折角度：22.5°

3.測試件數：4件

4.曲折速度100±3cpm

 C:成品鞋曲折測試組：

    1. 彎折角度：5-70度可調

    2. 速度：5~150cpm可調

    3. 計數器：LCD,0-999,9994.

       4.測試件數：2只鞋（1雙成品鞋）

D、皮料伸縮夾具組：

  1. U型角度：U型角度：40±1°

2. 同時可測試樣數: 3組

3. 計數器：LCD,0-999,999

4. 試片：75×36×37cm

Ｆ、勞保鞋保暖性測試夾具

      A:冷介質：由直徑5mm、總質量4kg的不銹鋼鋼珠組成 。

      B:測試銅板：（350±5）*（150±1）*（5±0.1）mm  。

      C:溫度表：精度為±0.5℃ 。

四、耐寒箱參數：

  溫度范圍：-30℃至常溫（-20℃-30℃-40℃-60℃低溫可選配）。

  溫度精度：±2°

  時間范圍：99H99Min 。

  內外箱材質：不銹鋼SUS 304 。

  體積：255*115*95cm 。

  功率：2KW 。

  重量：320kg 。

隨機配置：

 A: 大小壓掌個各1個。

B: 2MM打孔器1把。

C: 刀模2個。
