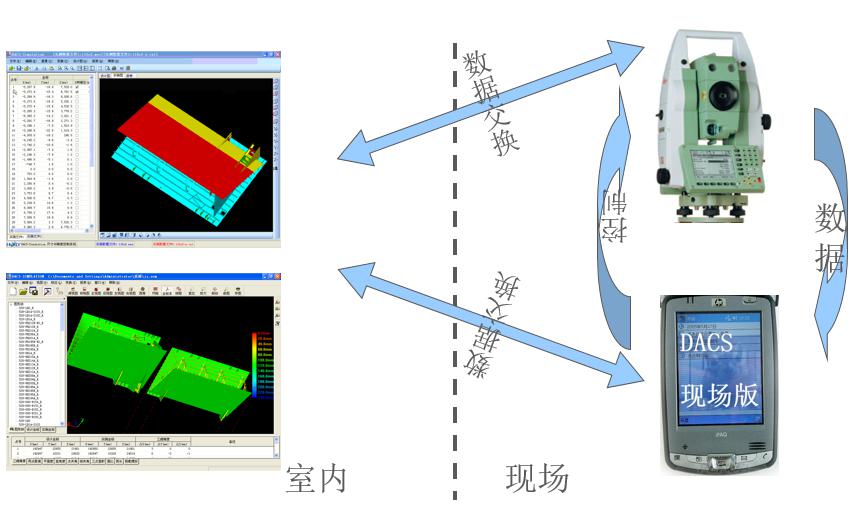

DACS-PDA現場測量及分析軟件（全站儀配套使用）

這真不是您需要的產品？
品　　牌：
青島海徠

直接提問 | 回首頁搜
出廠價：
0 元/臺

主要規格：

用　　途：
配合全站儀快速測量等

主要功能 4.1隱蔽測量：在少數目標點不通視的情況下，可以使用隱蔽桿進行測量。在標準測量界面下點擊”隱蔽測量”，照準隱蔽桿上第一點，點擊”測量第一點”。轉動全站儀望遠鏡照準隱蔽桿上第二點，點擊”測量第二點”。系統會提示隱蔽桿的測量誤差，在誤差允許范圍內點擊”OK”，目標點坐標即被自動計算。點擊確定接受隱蔽點坐標，返回到標準測量界面。 4.2搬站測量使用條件：正對分段的一側已經測量完畢，需要測量分段的另一側在標準測量界面中，目標點測量完畢后，在分段上適當位置布置轉站點（360度旋轉標靶）并對其進行測量（記住轉站點測量先后順序）。注意：在布置轉站點（360度旋轉標靶）時，兩個轉站點盡量不要與全站儀處于同一條直線上，盡量成三角形分布，還有要擺放在固定物上，保證搬站前后與全站儀視線通透。轉站點測量完畢后，在標準測量界面點擊“退出”按鈕退回到程序主界面，但不要關閉程序。搬動全站儀至分段另一側，整平連接PDA之后，在PDA上點擊“測量”-“搬站測量”，首先對兩個轉站點進行測量（注意順序，未測時顯示如下圖左）。測量完畢后（顯示如下圖右），點擊“計算”按鈕，系統會顯示搬站誤差，誤差在允許范圍內點擊“是”接受，否則需要重測轉站點。圖2.2.1 搬站測量完畢，點擊“繼續”按鈕，進入標準測量界面。搬站前后各點坐標即處于同一坐標系中。然后對轉站后的分段另一側的所有未測目標點依次進行測量。 4.3計算主要用于現場計算2點距離，3點面積，點夾角與三角函數，直角度，線夾角，面夾角，曲線長，圓心、半徑，平面度，直線度，以及對分段位置的模擬變換。點擊“計算”菜單，其中有以下計算項：2點距離，3點面積，點夾角與三角函數，直角度，線夾角，面夾角，曲線長，二乘法求圓心，向量法求圓心，平面度，直線度，平面擬合等。圖2.5.1 2點距離點擊“2點距離”按鈕，選擇兩點點號，軟件自動計算兩點間的距離。圖2.5.2 3點面積點擊“3點面積”按鈕，選擇三點點號，軟件自動計算三點所圍面積。圖2.5.3 點夾角、三角函數點擊“點夾角、三角函數”按鈕，選擇頂點點號，再選擇另外兩點，軟件自動計算空間角度和XOY面投影角度（可選擇計算內角或外角）。圖2.5.4 另外，窗口最下端為三角函數計算區域：第一個下拉框，選擇參與計算的線段，可選擇直線AB的空間長度、直線AB在XOY面的投影長、也可以自由輸入。第二個下拉框，選擇參與計算的三角函數類型。第三個下拉框，選擇參與計算的角度。可選擇已計算出的∠BAC空間角度或XOY面角度，也可以自由輸入。最右側為計算結果。直角度點擊“直角度”按鈕，選擇頂點點號，再選擇另外兩點，軟件自動計算出偏角度和偏距。（如下圖，角324減去90度得到偏角度－60度49分3秒）圖2.5.5 線夾角點擊“線夾角”按鈕，選擇點號（AB、CD各為一條線段），軟件自動計算兩條線空間夾角和XOY面投影夾角（可選擇計算內角或外角）。圖2.5.6 面夾角點擊“面夾角”按鈕，選擇點號（ABC、DEF各為一個面），軟件自動計算兩個面的夾角（可選擇計算內角或外角）。圖2.5.7 曲線長點擊“曲線長”按鈕，點擊”+/-”按鈕添加點號（再點一下刪除點號），軟件自動計算出從起點到終點的所圍成的曲線長度。圖2.5.8 二乘法求圓心點擊“二乘法求圓心”按鈕，選擇要進行二維計算還是三維計算，是否使用已知半徑。選擇要加入計算的點，并點擊“+/-”按鈕加入到下方的表格中，當所選點數大于等于三個時，將自動計算最佳圓心、最佳半徑，以及各點到最佳圓心的距離、到最佳面的距離。點擊“保存圓心”按鈕可以把計算出來的圓心保存到實測數據中以便參與其他計算。圖2.5.9 向量法求圓心點擊“向量法求圓心”按鈕，填寫已知的圓心向量，選擇是否使用已知半徑。選擇要加入計算的點，并點擊“+/-”按鈕加入到下方的表格中，當所選點數大于等于三個時，將自動計算最佳圓心、最佳半徑，以及各點到最佳圓心的距離、到最佳面的距離。如果要限定最佳面必須通過某個實測點，請勾選“圓面過點”，并選擇相應點號。點擊“保存圓心”按鈕可以把計算出來的圓心保存到實測數據中以便參與其他計算。圖2.5.10 平面度點擊“平面度”按鈕，選擇組成平面的三個點，然后選擇檢測點點號，軟件自動計算出檢測點偏離所選平面的距離。偏移距離正負號的規定：平面基點逆時針順序選擇時，右手大拇指方向為正方向；否則為負方向。圖2.5.11 直線度點擊“直線度”按鈕，選擇組成直線的兩個點1、2，然后點擊”選點”選擇檢測點，軟件自動計算出所選擇檢測點偏離所選直線的距離。圖2.5.12 直線度的計算結果可以導出文件（表格文件*.csv、文本文件*.txt）保存。導出按鈕下的X、Y、Z前的復選框，勾選后導出文件中可保存檢查點各方向偏離直線的距離。平面擬合點擊“平面擬合”按鈕，選擇擬合方法，可選擇“最小二乘法擬合”或“XOY平面擬合”，點“+/-”按鈕，把要參與擬合的點添加到下面的表格中，當擬合點多于三個時，軟件自動計算出各擬合點偏離最佳擬合面的距離。如果要刪除某個參與擬合的點，先在點下拉框選擇點號，再點擊按鈕“+/-”。擬合平面方向的確定方法：參與擬合的前三個點按逆時針方向排列時，右手大拇指所指方向為正方向。 5.售后服務： ?儀器免費保修一年，終身維修。 ?軟件終身維護、升級。 ?儀器軟件均提供免費現場培訓服務，保證用戶至少有3人熟練掌握此系統。 ?為用戶提供24小時迅速響應服務，并承諾如儀器出現問題，可提供其他備用儀器。不影響用戶的工作。 ?為用戶提供貼身服務，在用戶條件允許情況下，我公司可提供專業技術人員進行跟蹤服務，確保用戶完成所有工作。 ?可根據客戶需求個性化定制軟件。 ?用戶（部分）：寧波三星重工業、外高橋、天津新河、廣船國際、金海重工、中海工業、黃埔造船、熔盛重工、歐華造船、龍穴造船、江南長興、馬尾船廠、廈船重工、中海油、滬東中華、廣州文船
