大連海峰超聲波流量計管段傳感器

這真不是您需要的產品？
品　　牌：
海峰

直接提問 | 回首頁搜
出廠價：
2600 元/臺

主要規格：
臺

用　　途：
測量

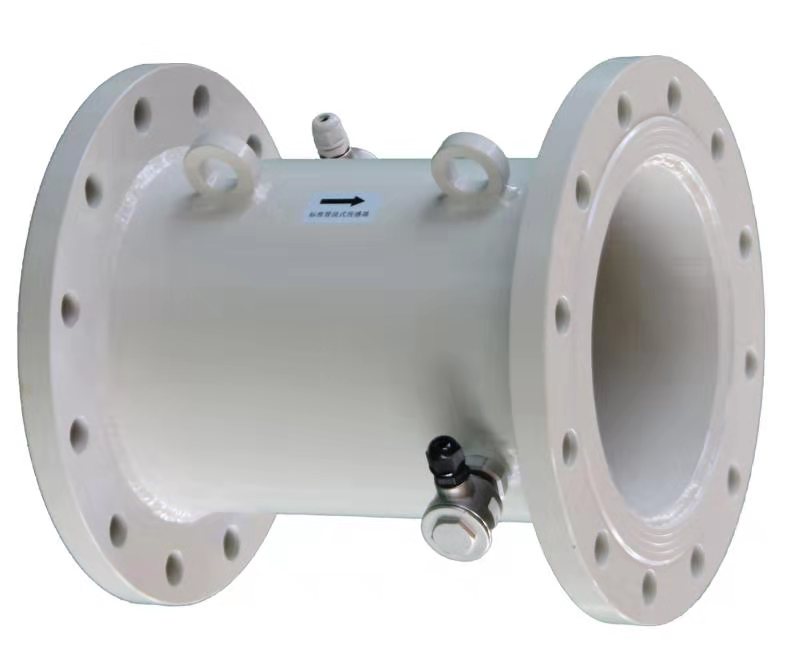

管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。衛生型管段式傳感器　　　　　　　　　π型管段式傳感器　　　　　　　　　　標準管段式傳感器技術參數 衛生型管段式 π型管段式標準管段式適用主機 一體式、分體式、經濟型、流量模塊一體式、分體式、經濟型、流量模塊、水表適用管徑 DN25-DN80 DN15-DN40 DN50-DN1000 材?? 質 不銹鋼碳鋼（不銹鋼選購）工作頻率 1MHz 連接方式活接連接法蘭連接適用溫度－40℃～160℃ 標??? 定整機在線標定防護等級 IP68(可潛水工作，水深≤3米) 外形尺寸見下表公稱壓力見下表介質種類 ?水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。介質濁度 ?≤20000ppm且氣泡含量小管道襯材 ?無信號電纜 ?SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性， ?并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 ? 衛生型管段式管道參數 公稱通徑 DN(mm) 額定壓力 (MPa) 活接式外形尺寸材質 L H D C 25 4.0 300 282 51 19 不銹鋼 40 300 300 74 23 50 300 310 84 24 65 350 330 100 28 80 400 345 114 30 ? π形管段式/標準管段式管道參數 公稱通徑 DN(mm) 額定壓力 (MPa) π形管段標準管段法蘭尺寸 L1 L2 D D1 D2 f Ｎ-Φ 法蘭厚度 15(派形管) 1.6 320 ? 95 65 45 2 14×4 14 20(派形管) 360 ? 105 75 55 2 14×4 16 25(派形管) 390 ? 115 85 65 3 14×4 18 32(派形管) 450 ? 140 100 76 3 18×4 18 40(派形管) 500 ? 150 110 84 3 18×4 20 20 ? 195 105 75 55 2 14×4 16 25 ? 225 115 85 65 3 14×4 18 32 ? 230 140 100 76 3 18×4 18 40 ? 245 150 110 84 3 18×4 20 50 ? 200 160 125 100 3 18×4 22 65 ? 210 180 145 120 3 18×4 24 80 ? 225 195 160 135 3 18×8 24 100 ? 250 215 180 155 3 18×8 26 125 ? 270 245 210 185 3 18×8 28 150 ? 300 280 240 210 3 23×8 28 200 ? 370 335 295 265 3 23×12 30 250 ? 450 405 355 320 3 25×12 32 300 ? 500 460 410 375 4 25×12 32 350 ? 550 520 470 435 4 25×16 34 400 ? 600 580 525 485 4 30×16 38 400 1.0 ? 600 565 515 482 4 25×16 30 450 ? 700 615 565 532 4 25×20 30 500 ? 800 670 620 585 4 25×20 32 600 ? 1000 780 725 685 5 30×20 36 700 ? 1100 860 810 775 5 24×25 32 800 ? 1200 975 920 880 5 24×30 32 900 ? 1300 1075 1020 980 5 24×30 34 1000 ? 1400 1175 1120 1080 5 28×30 36
