功能ty-w25 智能沉降儀

這真不是您需要的產品？
品　　牌：
天儀海波

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
工程，工地，修井

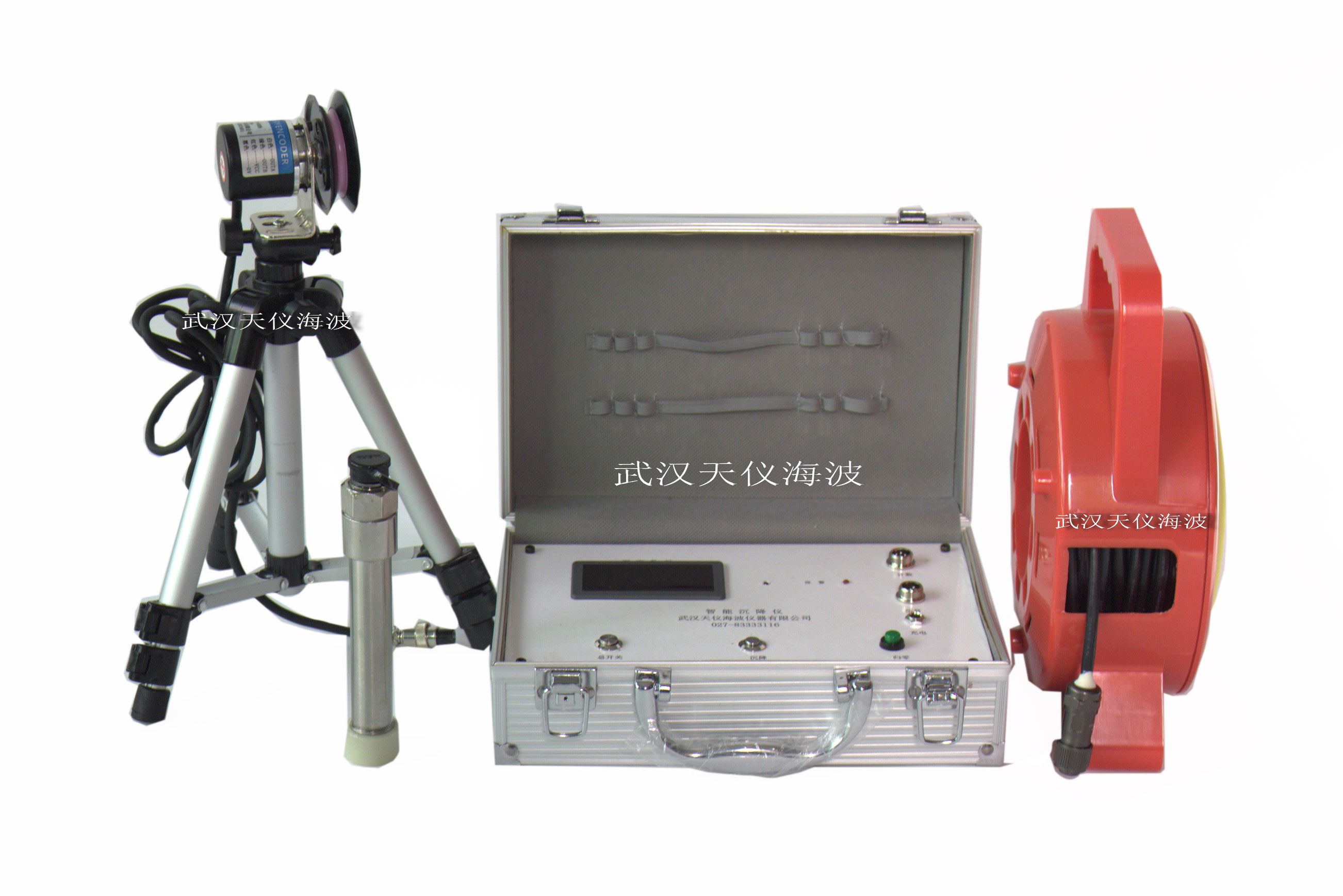

產品類型：智能型沉降儀（土層分層沉降儀）電磁式沉降儀在土工建筑物和地基工程中的應用極其廣泛，結構簡單，操作方便，本儀器與沉降管、底蓋、磁環配套使用在軟土地基加固，土石壩、基坑開挖、回填、路堤等工程中，測量土體的分層沉降或隆起。本儀器即可在施工期間使用，也可作為工程的長期安全監測用。符合土石壩安全監測技術規范（SL60-94）如用于土壩、路堤的安全監測，以及對于已建的建筑物地基，可以用沉降儀長期觀測在建筑物荷載作用下地基的變化情況，驗證設計，積累資料。沉降儀是用于觀測各種結構物地基內部的分層垂直變形。產品參數結構原理：測量讀取配置由兩大部分組成： 1、固定配件：地下材料埋入部分——由沉降管、磁環和底蓋組成（另購）； 2、測量儀器：地面接收儀器——由測頭、電纜、、深度計數傳感器、接收系統和繞線盤等部分組成。其中測量儀器部分： 1、測頭部分：不銹鋼制成，內部安裝了磁性傳感器，當觸點接觸到磁環的磁力時，便會接通接收系統，發出報警聲。當觸點離開測力范圍時，就會自動關閉接收系統。 2、電纜計數傳感器部分：由光電計數傳感器組成，精度高，傳輸效果好。 3、接收系統部分：由深度顯示器和報警器組成。 4、繞線盤部分：由繞線圓盤和支架組成，結構牢固、方便耐用。其中固定配件部分： 1、沉降管（另購）：由PVC工程塑料制成，主管內徑Φ45mm，外徑Φ53，連接管內徑Φ53mm，外徑Φ63mm，連接管套于兩節主管接頭處，起著連接固定作用。 2、磁環（另購）：埋設時，按要求固定磁環所需深度，并用紙繩綁定在沉降管上。小心放入孔內，當磁環和沉降管完全放入孔內后，回填沙土，并在孔內撒入少量清水。當紙繩受潮斷開后，磁環的鋼爪會和周圍的泥土爪牢，并隨之一起發生沉降。 3、底蓋（另購）：由注塑制成，安裝在水位管的低端和頂端，能有效的防止泥沙進入，從而影響測量。測量時讓繞線盤轉動后，按下電源按鈕，把測頭放入管內，手拿電纜，讓測頭緩慢地向下移動，當測頭的觸點接觸到磁力時，接收系統的報警器便會發出報警，此時讀寫出電纜在管口處的深度尺寸，即為地下水位離管口的距離使用方法：測量時，讓繞線盤自由轉動后，按下電源按鈕，把測頭放入沉降管內，手拿電纜，讓測頭緩慢的向下移動，當測頭接觸接觸到磁環時接收系統會發出報警。此時讀出深度顯示器深度尺寸，這樣一點一點的測量到孔低，稱為進程測讀，用字母Ji表示，當在該導管內收回測量電纜時也能通過土層中的磁環，接收系統的報警器會報警，此時也須讀出測量電纜在管口處的深度尺寸，如此測量到孔口，稱為回程測讀，用字母Hi表示。該孔各磁環在土層中的實際深度用字母Si表示。產品配置： 1、主機箱1個； 2、磁性探頭1個 3、絞車電纜線20m 4、深度計數傳感器1個
