滄州恒勝偉業公路儀器有限公司

檢測通 >> 滄州恒勝偉業公路儀器有限公司

首頁

公司簡介

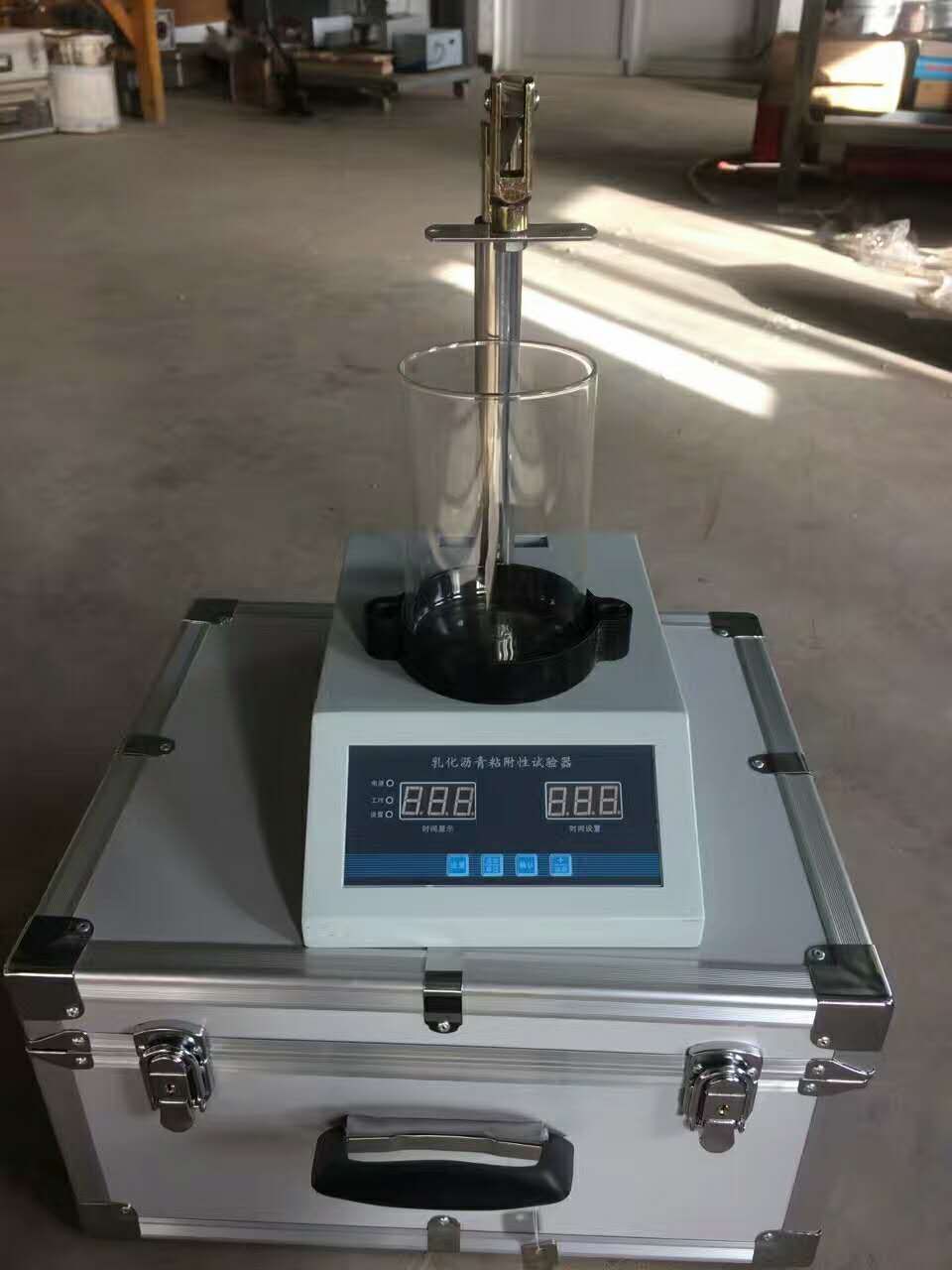

瀝青礦料粘附性試驗儀

這真不是您需要的產品？
品　　牌：
恒勝偉業

直接提問 | 回首頁搜
出廠價：
100

主要規格：
SYD--0654

用　　途：
瀝青礦料粘附性試驗儀目的與適用范圍本方法適用于檢驗瀝青與粗集料表面的粘附性及評定粗集料的抗水剝離能力。對于最大粒徑大于13．2mm的集料應用水煮法，對最大粒徑小于或等于13．2mm的集料應用水浸法進行試驗。

瀝青礦料粘附性試驗儀型號：SYD--0654 T0616—1993　瀝青與粗集料的粘附性試驗（1）瀝青礦料粘附性試驗儀目的與適用范圍本方法適用于檢驗瀝青與粗集料表面的粘附性及評定粗集料的抗水剝離能力。對于最大粒徑大于13．2mm的集料應用水煮法，對最大粒徑小于或等于13．2mm的集料應用水浸法進行試驗。對同一種料源集料最大粒徑既有大于又有小于13．2mm不同的集料時，取大于13．2mm水煮法試驗為標準，對細粒式瀝青混合料應以水浸法試驗為標準。（2）瀝青礦料粘附性試驗儀儀具與材料 2．1　天平：稱量500g，感量不大于0．01g。 2．2　恒溫水槽：能保持溫度80℃±1℃。 2．3　拌和用小型容器：500mL。 2．4　燒杯：1000mL。 2．5　試驗架。 2．6　細線：尼龍線或棉線、銅絲線。 2．7　鐵絲網。 2．8　標準篩：9．5mm、13．2mm、19mm各1個。 2．9　烘箱：裝有自動溫度調節器。 2．10　電爐、燃氣爐。 2．11　玻璃板：200mm×200mm左右。 2．12　搪瓷盤：300mm×400mm左右。 2．13　其他：拌和鏟、石棉網、紗布、手套等。（3）瀝青礦料粘附性試驗儀水煮法試驗 3．1　準備工作 3．1．1　將集料過13．2mm、19mm的篩，取粒徑13．2mm～19mm形狀接近立方體的規則集料5個，用潔凈水洗凈，置溫度為105℃±5℃的烘箱中烘干，然后放在干燥器中備用。 3．1．2　將大燒杯中盛水，并置加熱爐的石棉網上煮沸 3．2　試驗步驟 3．2．1　將集料逐個用細線在中部系牢，再置105℃±5℃烘箱內1h。按本規程T0602的方法準備瀝青試樣。 3．2．2　逐個取出加熱的礦料顆粒用線提起，浸入預先加熱的瀝青（石油瀝青130℃～150℃）（煤瀝青100℃～110℃）試樣中45s后，輕輕拿出，使集料顆粒完全為瀝青膜所裹覆。 3．2．3　將裹覆瀝青的集料顆粒懸掛于試驗架上，下面墊一張紙，使多余的瀝青流掉，并在室溫下冷卻15min。 3．2．4　待集料顆粒冷卻后，逐個用線提起，浸入盛有煮沸水的大燒杯中央，調整加熱爐，使燒杯中的水保持微沸狀態，如圖1c）和b），但不允許有沸開的泡沫，如圖1a）。（4）瀝青礦料粘附性試驗儀水煮法試驗圖1　水煮法試驗 4．1．3　將煮沸過的熱水注入恒溫水槽中，并維持溫度80℃±1℃。 4．2　試驗步驟 4．2．1　按四分法稱取集料顆粒（9．5mm～13．2mm）100g置搪瓷盤中，連同搪瓷盤一起放入已升溫至瀝青拌和溫度以上5℃的烘箱中持續加熱1h。 4．2．2　按每100g礦料加入瀝青5．5g±0．2g的比例稱取瀝青，準確至0．18，放入小型拌和容器中，一起置入同一烘箱中加熱15min。 4．2．3　將搪瓷盤中的集料倒入拌和容器的瀝青中后，從烘箱中取出拌和容器，立即用金屬鏟均勻拌和1min～1．5min，使集料完全被瀝青薄膜裹覆。然后，立即將裹有瀝青的集料取20個，用小鏟移至。玻璃板上攤開，并置室溫下冷卻1h。 4．2．4　將放有集料的玻璃板浸入溫度為80℃±1℃的恒溫水槽中，保持30min，并將剝離及浮于水面的瀝青，用紙片撈出。 4．2．5　由水中小心取出玻璃板，浸入水槽內的冷水中，仔細觀察裹覆集料的瀝青薄膜的剝落情況。由兩名以上經驗豐富的試驗人員分別目測，評定剝離面積的百分率，評定后取平均值表示。注：為使估計的剝離面積百分率較為正確，宜先制取若干個不同剝離率的樣本，用比照法目測評定，不同剝離率的樣本，可用加不同比例抗剝離劑的改性瀝青與酸性集料拌和后浸水得到，也可由同一種瀝青與不同集料品種拌和后浸水得到，樣本的剝離面積百分率逐個仔細計算得出。 4．2．6　由剝離面積百分率按表3評定瀝青與集料粘附性的等級。

滄州恒勝偉業公路儀器有限公司

楊鵬鵬

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
河北省滄州市獻縣工業區

滄州恒勝偉業公路儀器有限公司

熱門推薦

瀝青礦料粘附性試驗儀

推薦產品
