英國PA NH0200針式水聽器，0.2毫米針水聽器是針水聽器系列之一，Precision Acoustics生產設計用于與前置放大器一起使用并將直流耦合器與電源組成水聽器系統。
水聽器有源元件的大小影響許多特性，包括靈敏度，頻率響應，方向響應，動態范圍和噪聲等效壓力。這技術數據表是按照IEC 62127 -第3部分[3]的要求編制的，并提供了詳細的說明
0.2毫米針式水聽器系統的規范。
0.2毫米針式水聽器是一種流行的通用測量裝置，提供了良好的測量效果
靈敏度和指向性之間的折衷，適用于廣泛的頻率應用從1.0到40mhz。0.2毫米針式水聽器是一種通用水聽器，它在靈敏度、頻率響應、方向響應、動態范圍和噪聲等效壓力之間提供了良好的折衷，適用于1 MHz至40 MHz范圍的測量。較大的有源面積使得測量信號≈1 kPa。然而，較大的傳感器區域導致一個更有方向性的響應模式，特別是在更高的頻率。
英國PA NH0200針式水聽器，0.2毫米針水聽器技術參數：
輸出阻抗： 13pF +/- 2pF 典型探頭靈敏度： 在正確端接的HP1潛水前置放大器的輸出端進行測量時，在2-12MHz范圍內平均為55nV / Pa（相當于-265.2dB re 1V / uPa） 靈敏度公差： 各個探頭之間的靈敏度變化約為+/- 3dB 典型頻率響應： 平坦（+/- 2dB）：5至25MHz
平坦（+/- 4dB）：1至35MHz
最小校準頻率100kHz傳感器材質： 9微米厚的金電極聚偏氟乙烯（PVdF）膜 傳感器尺寸： 直徑0.2mm PA NH0200針式水聽器，0.2毫米針水聽器選型對比表：
輸出阻抗
典型探針靈敏度
靈敏度誤差
典型頻率響應
傳感器材料
傳感器尺寸
NH4000針式水聽器
4.0mm水聽器27pF+/- 4pF
8V/MPa
(相當于 -222dB re 1V/uPa)
單個探針之間靈敏度的變化約為：+/-3dB
Flat (+/-2dB): 200kHz to 3MHz
Flat (+/-4dB): 80kHz to 8MHz
Hydrophone useable down to 5kHz28微米厚的金電極的聚偏氟乙烯（PVDF）薄膜
直徑4.0mm
NH2000針式水聽器
2.0mm水聽器27pF+/- 4pF
3.5V/MPa
(相當于 -229.1dB re 1V/uPa)
單個探針之間靈敏度的變化約為：+/-3dB
Flat (+/-2dB): 400kHz to 6MHz
Flat (+/-4dB): 100kHz to 10MHz
Hydrophone useable down to 5kHz28微米厚的金電極的聚偏氟乙烯（PVDF）薄膜
直徑2.0mm
NH1000針式水聽器
1.0mm水聽器27pF+/- 4pF
850nV/Pa
(相當于 -241.4dB re 1V/uPa)
單個探針之間靈敏度的變化約為：+/-3dB
Flat (+/-2dB): 3 to 12MHz
Flat (+/-4dB): 200kHz to 15MHz
Hydrophone useable down to 5kHz28微米厚的金電極的聚偏氟乙烯（PVDF）薄膜
直徑1.0mm
NH0500針式水聽器
0.5mm水聽器18pF+/- 3pF
300nV/Pa
(相當于 -250.5dB re 1V/uPa)
單個探針之間靈敏度的變化約為：+/-3dB
Flat (+/-2dB): 3 to 15MHz
Flat (+/-4dB): 1 to 15MHz
9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜
直徑0.5mm
NH0200針式水聽器
0.2mm水聽器13pF+/- 2pF
55nV/Pa
(相當于 -265.2dB re 1V/uPa)
單個探針之間靈敏度的變化約為：+/-3dB
Flat (+/-2dB): 5 to 25MHz
Flat (+/-4dB): 1 to 35MHz
9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜
直徑0.2mm
NH0075針式水聽器
0.075mm水聽器14pF+/- 2pF
10nV/Pa
(相當于-280.2dB re 1V/uPa)
單個探針之間靈敏度的變化約為：+/-3dB
Flat (+/-2dB): 3 to 15MHz
Flat (+/-4dB): 1 to >30MHz9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜
直徑0.075mm
NH0040針式水聽器
0.04mm水聽器14pF+/- 2pF
6nV/Pa
(相當于 -284.4dB re 1V/uPa)
單個探針之間靈敏度的變化約為：+/-3dB
Flat (+/-2dB): 3 to 15 MHz
Flat (+/-4dB): 1 to >30 MHz
9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜
直徑0.04mm

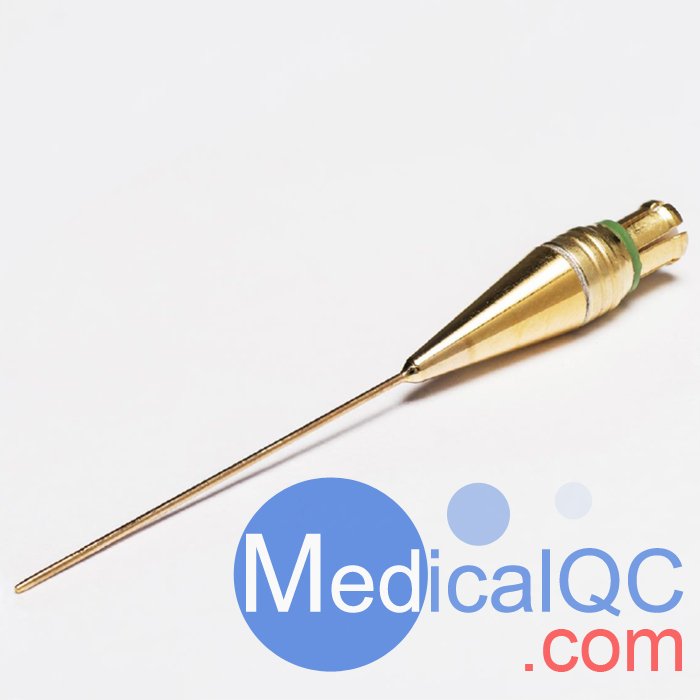

PA NH0200針式水聽器，0.2毫米針水聽器實拍圖
