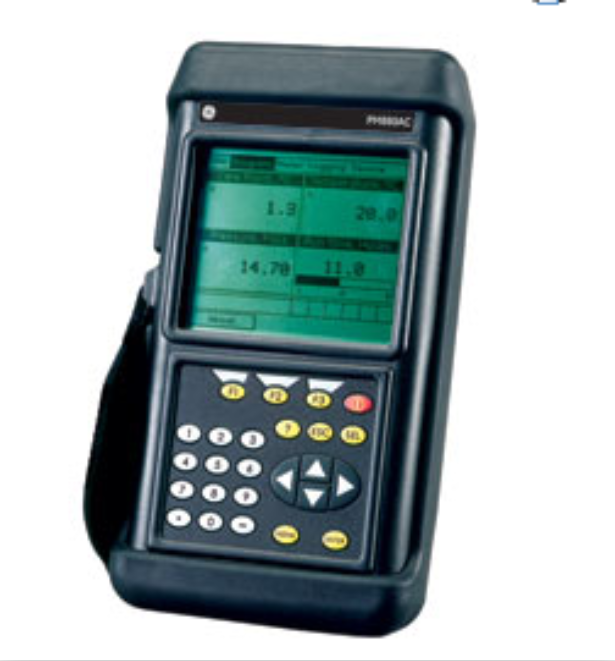

Panametrics PM880 露點儀
Panametrics PM880 露點儀是一種完備的便攜式系統，其選件和附件符合工業水分測量需求。這種濕度計小而輕、使用簡單。大型LCD顯示露點（°C 或 °F）、ppmv、ppmw、lb/MMSCF（天然氣）及各種其他單位選項的水分讀數。數據可以以字母數字或圖表的格式查看。120 或 230 V交流電源允許持續操作分析儀。
Panametrics PM880 露點儀裝運在帶有拉鏈隔間、手柄和肩帶的軟質手提箱中。箱子內裝設有PM880 AC、采樣系統、撓性軟管、帶保護套的探頭、MIS(Moisture Image Series)探頭電子模塊、操作手冊、電源以及探頭電纜。攜帶包用于一個站點周圍安全運輸PM880 AC及其附件。
Panametrics PM880 露點儀功能
手持便攜式設計
120 或 230 V交流線路電源用于持續操作
不受天氣影響
大型圖形顯示
內部數據記錄器
IrDA 通過PC通信
存儲達60個記錄/站點文件
通過圖形用戶接口進行簡單編程
與GE所有水分探頭兼容
輕型、手持式采樣系統
方便的攜帶包用來存儲濕度計和所有附件
Panametrics PM880 露點儀應用
這種堅固、線路供電的便攜式濕度計用于測量氣體和非水溶性液體中的水分含量。與其配合使用的有 Moisture
Image Series (MIS)、TF 和 M 系列水分探頭，應用包括：
化學氣體和石化氣體
非水溶性液體的應用
空氣分離設備
油輪準備和灌裝
工業氣體
氣瓶準備和灌裝
船上應用
SF6斷路器
爐氣/熱處理
設備/設施常規維修
Panametrics PM880 露點儀技術參數通道
單通道
尺寸
- 大小： 9.4 x 5.5 x 1.5 in (238 x 138 x 38 mm)
- 電子設備重量： 2.5 lb (1.13 kg)
- 采集系統重量： 4 lb (1.8 kg)
外殼
耐用塑料，不受天氣影響
電子設備
電源
120 或 230 VAC, 50-60 Hz 電源（配適當電源線）
可選電池組
- 需要獨立的開關輸入電池充電器：115 或 230 VAC, 50/60 Hz
- 可選的可充電電池組
- 電池壽命：15 ~ 24小時（視探頭類型而定）；電池壽命在32°F (0°C)以下工作時會減短
- 電池完全充電約需三小時
內存
閃存
工作溫度
14° ~ 122°F (–10°~ 50°C) 為確保電池壽命最大化，GE建議存放溫度不要超過 95°F (35°C) ，存放時間不要超過一個月。
按鍵
鍵25（貼膠、觸控式薄膜）
顯示器
240 x 200 像素，圖表LCD背光顯示
打印機/終端輸出
紅外通信端口
電纜
電纜類型視探頭類型而定：M系列、TF系列，或Moisture Image系列。LEMO®-to-bayonet連接器
電纜長度
- 標準： 10 ft (3 m)
- 可選：其他長度請咨詢GE
符合歐洲標準
符合EMC指令 89/336/EEC、EN61326 附錄A EN61000-4-3，根據 EN61326，PM880 符合性能標準A，限制在一定頻率內，以及性能標準B。
操作
現場參數編程
菜單式圖形操作界面采用鍵盤和軟功能鍵。在線幫助的功能。存儲器，用于保存現場參數。
數據記錄
存儲容量，記錄 100,000 多個水分數據點?？删幊替I盤，用于記錄單位、更新時間、開始和結束時間。
顯示功能
以字母數字或圖表的格式顯示測量值和記錄的數據。語言選項：荷蘭語、英語、法語、德語、意大利語、葡萄牙語、俄語、西班牙語、
顯示單位
- 水分：DP 溫度、ppmv、ppmw、% RH、lb/MMSCF，及其他
- 溫度：°F、°C、°K
- 壓力：psig、bar、kPa（表壓）、kg/cm2（表壓），及其他
水分測量
兼容性
與所有GE氧化鋁水分探頭兼容：M系列、TF系列，以及Moisture Image系列。每種探頭要求一種不同類型的I/O電纜。
校準
GE水分傳感器由計算機根據美國國家標準技術研究院（NIST)可溯源的水分濃度進行校準。
露點/霜雙點溫度
整體校準范圍能力
-166°F ~ 140°F (–110°C ~ 60°C)
校準范圍選項
- 標準：68°F ~ -112°F (20°~ –80°C) 數據達 -166°F (–110°C)
- 超低：-58°F ~ -166°F (–50°C~ –110°C)
- 超高:140°F ~ -112°F (60°C ~ –80°C)數據達 -166°F (–110°C)
準確度
- ±1°F (±2°C)，140°F ~ -85°F (60° ~ –65°C)
- ±2°F (±3°C)， -85°F ~ -166°F (–65°C ~ –110°C)
重復性
- ±0.3°F (±0.5°C)，140°F ~ -85°F (60°C~ –65°C)
- ±0.5°F (±1°C)， -85°F ~ -166°F (–65°C ~ –110°C)
工作壓力
5 ? Hg至5000 表壓 (345 bar),受限于壓力傳感器？見壓力測量規格
溫度測量
可選熱敏電阻可用于所有GE水分探頭范圍
–22°~ 158°F (–30° ~ 70°C)
準確度
-22°F (–30°C)時，準確度為±0.3°F (±0.5°C)
壓力測量可選壓力傳感器可用于TF系列和Moisture Image系列水分探頭
范圍
- 30 ~ 300 psi表壓 (3 ~ 21 bar)
- 50 ~ 500 psi表壓 (4 ~ 35 bar)
- 100 ~ 1000 psi表壓 (7 ~ 69 bar)
- 300 ~ 3000 psi表壓 (21 ~ 207 bar)
- 500 ~ 5000 psi表壓 (35 ~ 345 bar)
準確度
全量程的±1%
耐壓
可用范圍量程的三倍至最大7500 psi表壓 (518 bar)
采樣系統SS880A
標準采樣系統由一個進氣針閥、凝聚式過濾器、帶旁路針閥和通氣管的樣品電池、壓力表（各種范圍）以及一個帶通氣管的出氣針閥組成。沾濕部件
316 SS
工作壓力
配置可用于 300、500、1000、2000或3000 psi表壓 (21、35、69、207或345 bar)，視壓力表而定）
最大壓力額定值
- 標準：3000 psi表壓 (207 bar)
- 可選：5000 psi表壓 (345 bar)
其他選項
- 進口壓力調節閥，出口0 ~ 500 psi表壓 (1 ~ 345 bar)
- 鎧裝流量計,1.3 ~ 13 SCFH
- 10-ft (3-m),聚四氟乙烯襯里不銹鋼編織撓性軟管，配1/4英寸的管接頭。露點溫度低于 –103°F (–75°C)的不推薦。
