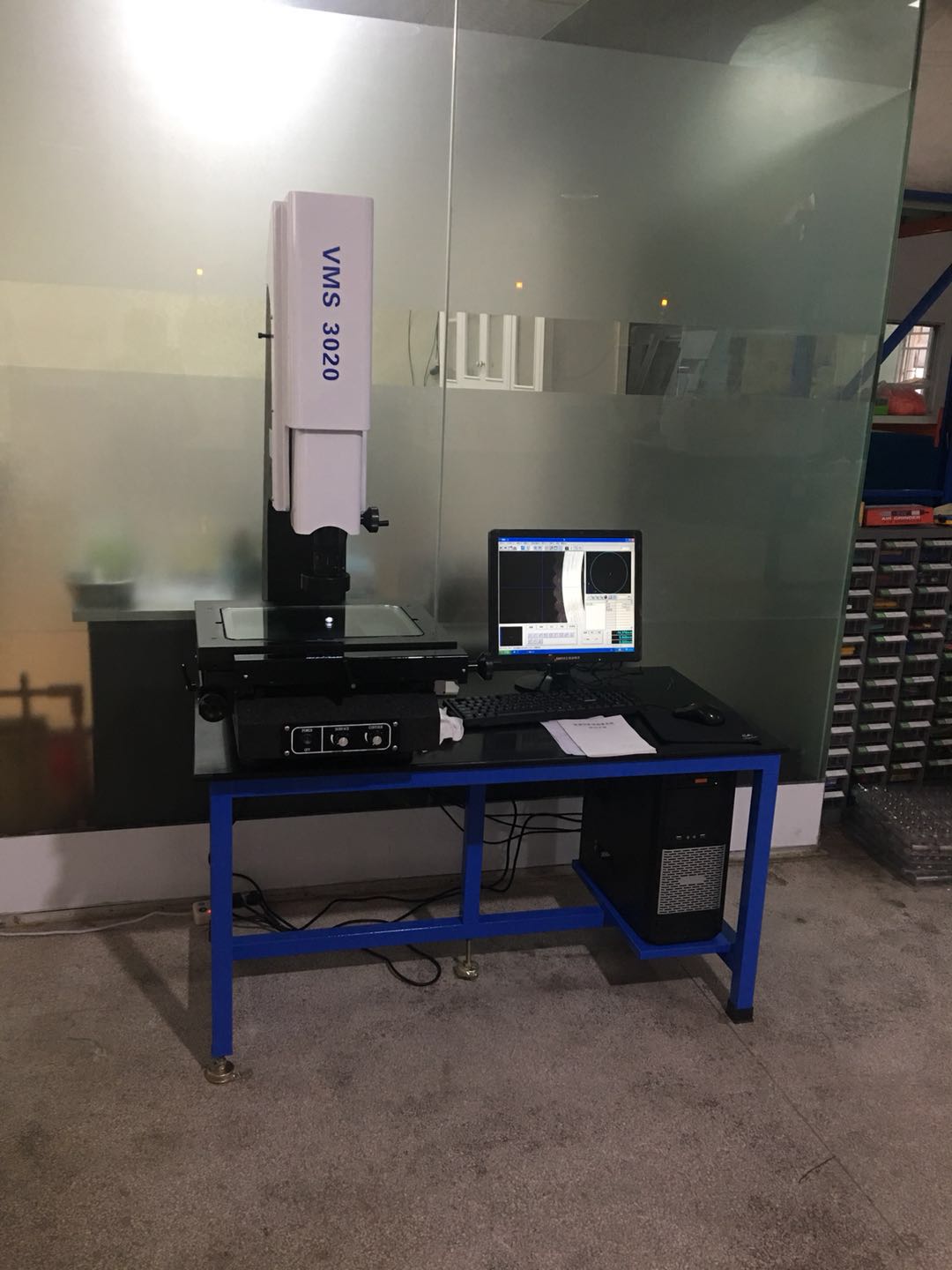

- VMS-3020 2.5次元光學影像座標測量儀產品配置表 序 號 品 名 規格/品牌 單位 數量 備注 1 儀器機身 采用大理石底座，立柱、工作臺,機器永不生銹 臺 1 2 CCD 臺灣高分辨率彩色CCD1/3〞 個 1 3 鏡頭 OTK鏡頭0.7-4.5連續變倍 個 1 4 光柵尺 高精度光柵尺,分辯率0.001mm 條 2 5 傳動 臺灣精密無牙螺桿 條 3 6 精準測量軟件 專業精準2.5D手動測量軟件 套 1 7 導軌 上銀導軌 組 3 8 軟件加密狗 CD 定制 個 1 9 光學校正片 CD 定制 塊 1 10 視頻采集卡 10moons SDK-2000 塊 1 11 探針 國產專用探針 個 1 4.VMS-3020 2.5次元光學影像座標測量儀規格及參數 儀 器 型 號 VMS-3020 工作臺 大理石臺尺寸(mm) 500*350 玻璃臺尺寸(mm) 350*250 運動行程(mm) X:300mm Y:200mm 調焦行程(mm) (Z軸)150mm 測量與瞄準系統 臺灣高分辨率彩色CCD1/3 變焦物鏡倍率:0.7-4.5X 工作距離:90mm 視頻放大倍率: 30-225X 顯示分辨率:0.0001mm 專業精準3D手動測量軟件 示值誤差 X.Y≤(3+L/200)um, (L為被測長度單位:mm) 照明系統 表面光源及透射光源均為LED，亮度可調。 外形尺寸(mm)(長×寬×高) 700*550*650 儀器重量（kg） 225kg 玻璃臺承重 15kg 儀器電源 220V（AC） 50HZ
