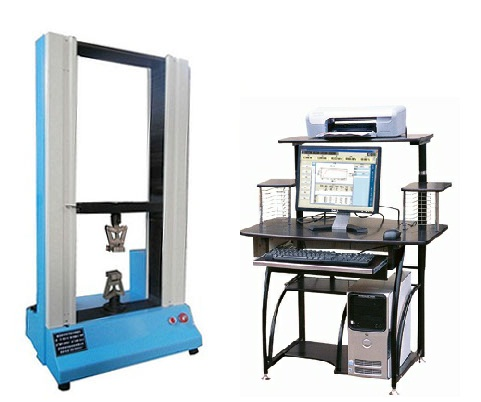

- WDW-10微機控制鋁材拉伸測試儀 是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。 二、主要技術指標： 1. 最大試驗力：10kN 2. 試驗力測量范圍：0.4%--100% 3. 試驗力示值精度：優于示值±0.5% 4. 試驗力分辨力：1/300000(全程不分檔或等效6檔) 5. 橫梁位移測量精度：分辨率高于0.0025mm 6. 變形測量精度：±0.5%（在0.2—10mm范圍內） 7. 試驗速度范圍：0.01—500mm/min,無級調速 8. 速度控制精度：±1%(0.01~10mm/min); ±0.5%(10~500mm/min) 9. 試驗空間： A：拉伸空間:600mm B：壓縮空間:700mm C:有效寬度：400mm 10．夾具形式:拉伸夾具體1套 11. 壓盤尺寸：φ100 mm 12. 整機電源：單相220V±10%,50Hz，功率：2 kW 13. 工作環境：室溫—35℃,相對濕度不超過80% 14. 主機尺寸：650×450×1300mm 15. 重量：200 kg 三、方案描述 1 主機 1.1主機采用高鋼度門式框架結構，強度高、變形小； 1.2 采用進口高精度滾珠絲杠，傳動高效平穩； 1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙； 1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可大1:100000； 1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象； 1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。 2控制系統 全數字測控系統具有許多的特性和技術創新，主要體現在： 1、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔； 2、選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計； 3、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”； 4、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。 五、控制軟件 符合GB228-87、GB228-2002等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。 六、系統基本配置 1、試驗機主機 (門式框架結構) 1.1 交流伺服電機及伺服驅動器 1.2 高精度負荷傳感器 1.3進口精密滾珠絲杠副 1.4減速系統（圓弧齒同步帶傳動） 2、雙通道程控放大器 分辨力1/300000 3、試驗機專用控制軟件 5、光電編碼器（2000線） 6、全套附具包括：編織袋拉伸附具， 7、聯想或戴爾品牌計算機 8、惠普A4噴墨打印機 9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 七、 技術和資料的保密 1、本技術方案屬于我公司技術資料，用戶應對我方提供的技術和資料承擔保密義務，不論本方案是否采用，本條款長期有效； 2、我方對用戶提供的技術和資料亦應承擔保密義務。
