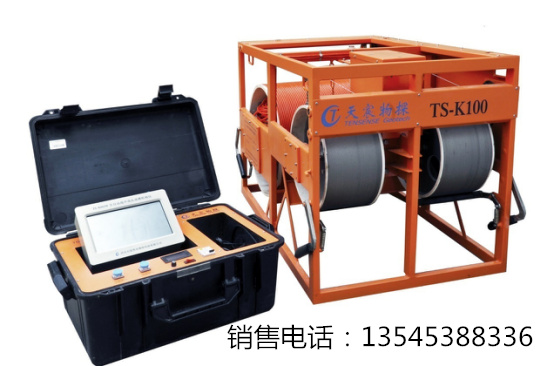

超聲成孔質量檢測儀天宸TS-K100系列超聲成孔成槽檢測儀

這真不是您需要的產品？
品　　牌：
天宸物探

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
鉆孔灌注樁成孔孔徑、垂直度、垮塌擴縮徑位置和傾斜方位檢測；地下連續墻槽寬、垂直度、垮塌擴縮徑位置和傾斜方位檢測

武漢天宸偉業物探科技有限公司研發和生產的超聲成孔質量檢測儀-TS-K100系列超聲成孔成槽檢測儀是目前國內使用范圍最為廣泛的一種灌注樁成孔檢測儀，主要用于鉆孔灌注樁成孔孔徑、垂直度、垮塌擴縮徑位置和傾斜方位檢測；地下連續墻槽寬、垂直度、垮塌擴縮徑位置和傾斜方位檢測。技術特點: 1.強弱電分離，增強系統穩定性。電腦和探頭通過高能可充電鋰電池供電，數控絞車通過AC220V供電，交流供電具有完善的交流穩壓和保護設計，輸入電壓在AC140V~260V波動均可正常工作； 2.整套系統實現全數字化。整個測試過程和探頭升降系統完全實現軟件自動控制，實測數據和測試結果實現數字化顯示、存儲和打印輸出； 3.現場直接打印輸出。電腦可與多種型號的激光打印機直連，實現現場結果打印輸出； 4.中斷續測功能。電腦通過高能鋰電池供電，當AC220V電力中斷時主機不受影響，通電后可繼續往下測試，保證測試數據不丟失； 5.系統電磁兼容性好。整套系統充分考慮現場復雜的電磁環境，從電源供應到信號處理等各個環節均做了冗余性設計和獨特的信號處理，確保系統穩定可靠和測試結果準確； 6.探頭升降系統同步協調，穩定性好。探頭升降系統的信號電纜與雙承重鋼絲繩獨立設計，同步工作，保證探頭運行過程平穩，不旋轉，不打攪。上限位器保證鋼絲繩提升至頂不拉斷，下限位器保證探頭下放至孔底不纏繞； 7.超聲探頭盲區小，功率大，四個通道信號各自獨立設置，適應能力強。探頭最小探測距離225mm，最大探測距離3600mm，對應孔徑檢測范圍450mm～7200mm。最大泥漿比重可達1.3g/cm3，適合幾乎所有工程成孔成槽的檢測； 8.系統具有波速標定功能。根據孔口孔徑值或槽口寬度值，自動對測試系統聲速進行標定，保證測試結果準確可靠； 9.分析軟件功能強大，輸出結果內容豐富。上位機分析軟件可對測試結果進行顯示、編輯、打印輸出影像圖和結果圖表,可自動判定孔壁位置。輸出結果有彩色（或灰度）影像圖、X-X’和Y-Y’偏離曲線圖、孔徑曲線圖和沉渣曲線圖，全孔各深度測點測距、孔徑、垂直度數表等。性能指標超聲孔徑探頭水平測試方向 “十”字形四個方向，兩個剖面供電模式控制箱供電檢測孔徑槽寬 Φ280mm～Φ7200mm 水平精度 ≤0.2%FS 超聲信號頻率 90KHz 超聲功率 ≥8W 泥漿要求重度≤13kN/m3，粘度≤25S，含砂量≤4% 輸出剖面成孔XX’+ YY’；成槽XX’、YY’、XX’+ Y或XX’+ Y’可選外型尺寸 130mm×130mm×370mm 質量 18KG 工作溫度 -20℃～50℃ 濕度 0-90% TS-K100QC（W）無線全自動數控絞車絞車類型無線全自動型絞車供電 AC140V-260V 無線模式 WIFI無線通訊傳輸距離不小于50m 升降速度 0～10m/min連續可調深度分辨率 0.9mm 孔口孔底自停有同步電纜絞車上集成電纜，數控同步升降檢測深度標配100m，可定制150m 探頭懸掛雙鋼絲輥獨立懸掛探頭，穩定可靠外型尺寸 1050mm×840mm×850mm 質量 130kg 工作溫度 -20℃～50℃ 濕度 0-90%
