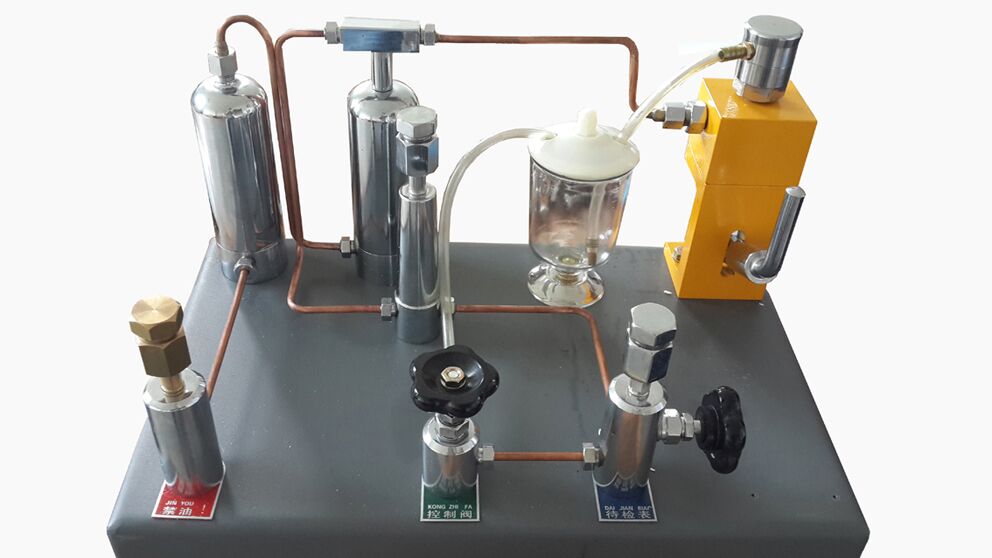

- XDY-YLT2Y型氧氣表壓力表兩用校驗臺技術說明 一、產品說明： XD-YLT2Y氧氣表壓力表兩用校驗臺適用于各級計量定檢機構及工礦企業,采用比對法檢定普通壓力表及其他禁油類壓力表.本校驗器采用手壓杠桿作用下的柱塞泵產生壓力,設置二級油水隔離裝置,通過油路和水路傳遞壓力,既可檢定壓力表,也可檢定氧氣表,一機兩用.本機具有結構合理,操作簡便,性能穩定,安全耐用等優點. 二、適用與選型： XD-YLT2Y氧氣表壓力表兩用校驗臺顧名思義可以校驗禁油表和普通壓力表，其量程普遍為0~40Mpa與0~60Mpa兩種，一表兩用是其優點。 三、技術指標： 1.工作介質：清潔水和清潔的儀表油或變壓器油 。 2.強度和密封性能： 本校驗器在充分排除空氣后，加壓至表(一)所規定的試驗壓力，進行十分鐘的強度和密封性試驗，從第六分鐘起，五分鐘內壓力下降值不大于表(一)中規定 。 表(一) 校驗器型號 試驗壓力 五分鐘壓力下降值 XD-YLT2Y-40 50MPa 2MPa XD-YLT2Y-60 75MPa 3MPa 3.工作壓力密封性能： 按表(二)規定的試驗壓力逐級加壓，在每一級負荷停留一分鐘，其壓力下降值不得超過該級負荷的1%(不包括反彈值) 表(二) 校驗器型號 試驗壓力 XD-YLT2Y -40 8MPa、16MPa、24MPa、32MPa、40MPa XD-YLT2Y -60 10MPa、20MPa、30MPa、40MPa、50MPa、60MPa 四、技術參數： 1.造壓范圍：0～60Mpa 0～40Mpa 2.工作介質:純凈水與變壓器油 3.輸出接口：M20×1.5（三個） 4.外形尺寸：470x320x298mm 5.重 量：12Kg 五、結構原理： 本校驗器根據帕斯卡原理，采用油水分離法，通過兩級油水分離裝置，校驗氧氣表、壓力表，管路分油管路和水管路傳遞壓力，水管路中被校氧氣表接頭專作檢定氧氣表及其他禁油類壓力表用，油管路中接頭作連接標準壓力表和被校壓力表用。
