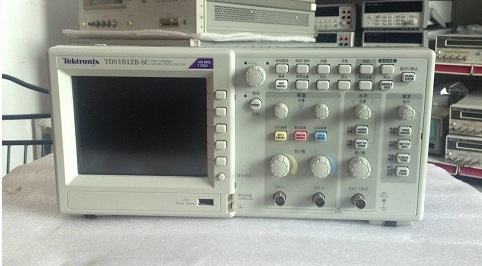

示波器

這真不是您需要的產品？
品　　牌：
泰克

直接提問 | 回首頁搜
出廠價：
1000

主要規格：
TDS

用　　途：
檢測

示波器是利用電子示波管的特性，將人眼無法直接觀測的交變電信號轉換成圖像，顯示在熒光屏上以便測量的電子測量儀器。它是觀察數字電路實驗現象、分析實驗中的問題、測量實驗結果必不可少的重要儀器。示波器由示波管和電源系統、同步系統、X軸偏轉系統、Y軸偏轉系統、延遲掃描系統、標準信號源組成。　1．1 示波管　　陰極射線管(CRT)簡稱示波管，是示波器的核心。它將電信號轉換為光信號。正如圖1所示，電子槍、偏轉系統和熒光屏三部分密封在一個真空玻璃殼內，構成了一個完整的示波管。圖1 示波管的內部結構和供電圖示 1．2 熒光屏　　現在的示波管屏面通常是矩形平面，內表面沉積一層磷光材料構成熒光膜。在熒光膜上常又增加一層蒸發鋁膜。高速電子穿過鋁膜，撞擊熒光粉而發光形成亮點。鋁膜具有內反射作用，有利于提高亮點的輝度。鋁膜還有散熱等其他作用。當電子停止轟擊后，亮點不能立即消失而要保留一段時間。亮點輝度下降到原始值的10％所經過的時間叫做“余輝時間”。余輝時間短于10μs為極短余輝， 10μs—1ms為短余輝，1ms—0．1s為中余輝，0．1s-1s為長余輝，大于1s為極長余輝。一般的示波器配備中余輝示波管，高頻示波器選用短余輝，低頻示波器選用長余輝。由于所用磷光材料不同，熒光屏上能發出不同顏色的光。一般示波器多采用發綠光的示波管，以保護人的眼睛。 1.3．電子槍及聚焦　　電子槍由燈絲(F)、陰極(K)、柵極(G1)、前加速極(G2)(或稱第二柵極)、第一陽極(A1)和第二陽極(A2)組成。它的作用是發射電子并形成很細的高速電子束。燈絲通電加熱陰極，陰極受熱發射電子。柵極是一個頂部有小孔的金屬園筒，套在陰極外面。由于柵極電位比陰極低，對陰極發射的電子起控制作用，一般只有運動初速度大的少量電子，在陽極電壓的作用下能穿過柵極小孔，奔向熒光屏。初速度小的電子仍返回陰極。如果柵極電位過低，則全部電子返回陰極，即管子截止。調節電路中的W1電位器，可以改變柵極電位，控制射向熒光屏的電子流密度，從而達到調節亮點的輝度。第一陽極、第二陽極和前加速極都是與陰極在同一條軸線上的三個金屬圓筒。前加速極G2與A2相連，所加電位比A1高。G2的正電位對陰極電子奔向熒光屏起加速作用。電子束從陰極奔向熒光屏的過程中，經過兩次聚焦過程。第一次聚焦由K、G1、G2完成，K、K、G1、G2叫做示波管的第一電子透鏡。第二次聚焦發生在G2、A1、 A2區域，調節第二陽極A2的電位，能使電子束正好會聚于熒光屏上的一點，這是第二次聚焦。A1上的電壓叫做聚焦電壓，A1又被叫做聚焦極。有時調節A1 電壓仍不能滿足良好聚焦，需微調第二陽極A2的電壓，A2又叫做輔助聚焦極。 1.4．偏轉系統 偏轉系統控制電子射線方向，使熒光屏上的光點隨外加信號的變化描繪出被測信號的波形。圖8．1中，Y1、Y2和Xl、X2兩對互相垂直的偏轉板組成偏轉系統。Y軸偏轉板在前，X軸偏轉板在后，因此Y軸靈敏度高(被測信號經處理后加到Y(jié)軸)。兩對偏轉板分別加上電壓，使兩對偏轉板間各自形成電場，分別控制電子束在垂直方向和水平方向偏轉。 1.5．示波管的電源為使示波管正常工作，對電源供給有一定要求。規定第二陽極與偏轉板之間電位相近，偏轉板的平均電位為零或接近為零。陰極必須工作在負電位上。柵極G1相對陰極為負電位(—30V~—100V)，而且可調，以實現輝度調節。第一陽極為正電位(約+100V~+600V)，也應可調，用作聚焦調節。第二陽極與前加速極相連，對陰極為正高壓(約+1000V)，相對于地電位的可調范圍為±50V。由于示波管各電極電流很小，可以用公共高壓經電阻分壓器供電。被測信號①接到“Y"輸入端，經Y軸衰減器適當衰減后送至Y1放大器(前置放大)，推挽輸出信號②和③。經延遲級延遲Г1時間，到Y(jié)2放大器。放大后產生足夠大的信號④和⑤，加到示波管的Y軸偏轉板上。為了在屏幕上顯示出完整的穩定波形，將Y軸的被測信號③引入X軸系統的觸發電路，在引入信號的正(或者負)極性的某一電平值產生觸發脈沖⑥，啟動鋸齒波掃描電路(時基發生器)，產生掃描電壓⑦。由于從觸發到啟動掃描有一時間延遲Г2，為保證Y軸信號到達熒光屏之前X軸開始掃描，Y軸的延遲時間Г1應稍大于X軸的延遲時間Г2。掃描電壓⑦經X軸放大器放大，產生推挽輸出⑨和⑩，加到示波管的X軸偏轉板上。z軸系統用于放大掃描電壓正程，并且變成正向矩形波，送到示波管柵極。這使得在掃描正程顯示的波形有某一固定輝度，而在掃描回程進行抹跡。以上是示波器的基本工作原理。雙蹤顯示則是利用電子開關將Y軸輸入的兩個不同的被測信號分別顯示在熒光屏上。由于人眼的視覺暫留作用，當轉換頻率高到一定程度后，看到的是兩個穩定的、清晰的信號波形。示波器中往往有一個精確穩定的方波信號發生器，供校驗示波器用。
