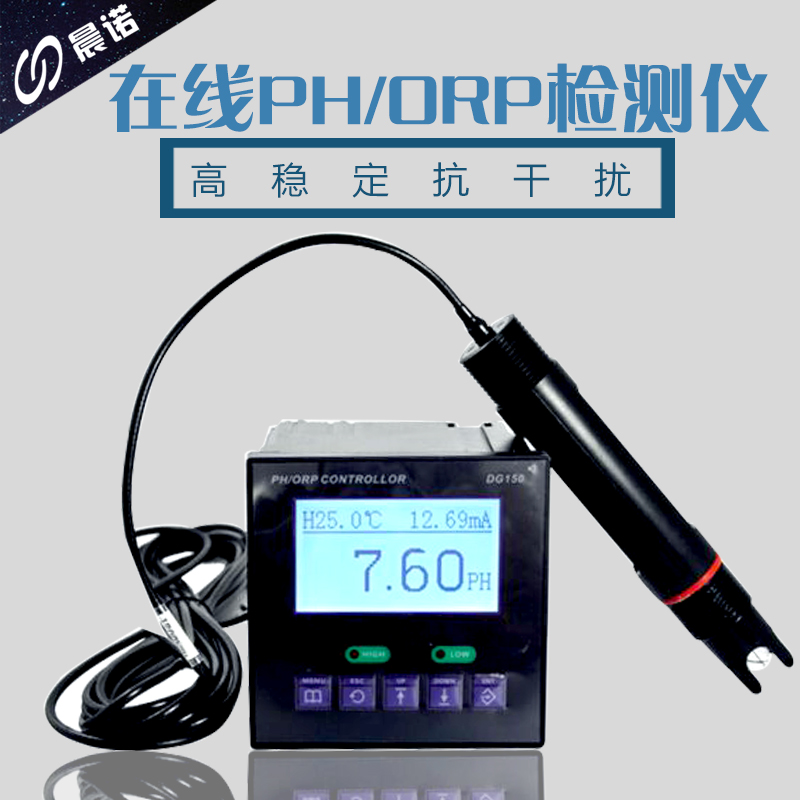

杭州陸恒在線PH orp檢測儀DG150

這真不是您需要的產品？
品　　牌：
杭州陸恒

直接提問 | 回首頁搜
出廠價：
680

主要規格：
pH(0 – 14 pH) ;ORP( -1900 - +1900 mV)

用　　途：
DG-150型工業ph計，是工業酸度計的智能化升級產品，可對污水pH值進行連續測量和控制，本裝置適用于城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。

一、性能特征： DG-150型工業ph計，是工業酸度計的智能化升級產品，可對污水pH值進行連續測量和控制，本裝置適用于城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。根據水工業的環境和特點結合國際供電標準，考慮了特殊環境的電氣設計規范，增加了220V AC以及安全的低電壓24V AC，24V DC供電選擇。本產品的主要特點： 2 出廠標準配置中文界面，語言化菜單，可中英切換 2 可進行pH/ORP的測量、上下限控制、電流輸出、數字通訊 2 可設置成溫度自動補償或手動補償 2 pH高限報警，低限報警雙路繼電器,遲滯量可自由調整 2 儀表模式隔離變送端口，最大環路電阻大于300Ω 2 聲訊報警可開關功能，通過界面選項設定開或關 2 液晶背光可選擇節能模式，定時自動關閉 2 高性能CPU，良好的電磁兼容性能 2 密碼管理功能，防止非專業人員的誤操作二、主要技術指標：測量范圍: pH(0 – 14 pH) ;ORP( -1900 - +1900 mV) 準確度：+ 0.02 pH; + 1 mV 分辨率：0.01pH; 1mV 穩定性：≤ 0.02 pH/24小時; ≤ 3 mV/24小時 pH標準溶液：4.01/6.86/9.18 顯示方式：128 * 64點陣LCD 溫度補償：0–100 ℃手動/自動(NTC10K) 信號輸出： 4-20mA隔離保護輸出最大環路電阻300Ω 報警輸出：高低限報警觸點各一組（3A/250 V AC），常開觸點繼電器供電電源：AC 220V±10% 50Hz 電源消耗：≤3W 環境條件：（1）溫度0～ 60 ℃ （2）濕度≤85%RH 外形尺寸：96×96×110mm（高×寬×深）開孔尺寸：92×92mm（高×寬）三．固定支架安裝將控制器從面板前放入，再裝上下兩個固定夾，用螺絲批鎖緊即可固定. 四．接線位置圖：五．接線說明： 1． TEMP1：溫補接口 2． TEMP2：溫補接口 3． REF：參比電極（黑色）接口 4． INPUT：測量電極（紅色）接口 5． A：485通訊接口 6． B：485通訊接口 7． mA+: 4~20mA輸出端+ 8． mA-: 4~20mA輸出端- 9． LO:低報常開觸點1 10． LO:低報常開觸點2 11． HI:高報常開觸點1 12． HI:高報常開觸點2 13． NC：未定義 14． NC：未定義 15． N：220V電源接口 16． L：220V電源接口六、測量電極安裝 1、安裝方法及注意事項：為保證電極在管路上正確測量出pH值，應避免測量池間出現氣泡而造成數據失準，請嚴格按下圖安裝：注：（1）電極應安裝在主管路的旁路中，前端應安裝閥門，控制流速，流量應盡量小，一般只要出水口有穩定的水溶液滴出即可。電極應垂直安裝并且深入到活動水體中，出水口應比進水口高以保證電極完全浸在溶液中。（2）電極安裝前應進行標定。（3）測量信號屬微弱電信號，其采集電纜應獨立走線，禁止和動力線、控制線連接在同一組電纜接頭或端子板中，以免干擾或擊穿測量單元。（4）測量電纜需加長時，請與廠家聯系或供貨前約定（一般不超過10m）。 2、電極信號線延長及縮短注意事項：電纜線結構解剖圖（不帶溫補）：【1】電極線之外皮(黑色) 【2】電極線網線(R E F) 【3】黑色導電橡膠(黑色) 【4】白色保護管(白色)【5】中心線(INPUT) 注：現場如出現電極信號線太長需要剪斷，剪短后一定要撥掉3號導電橡膠披。否者易造成5號電極測量線和2號電極參比線短路，無法測量?。。? 需要延長的請于供應商聯系！??！七、正確設置： 1．屏幕軟鍵盤功能介紹： 2．按鍵功能功能描述返回鍵測量狀態下查看相關參數設置；“設置菜單”相關的上下層界面之間返回上層界面右位移鍵循環選擇參數的數位上位移鍵選擇相關子菜單；改變選定的參數位數值大小及參數轉換確認鍵測量狀態下進入主菜單；確認選定子菜單；確認選項和參數注：主界面通過“ ”可切換到瀏覽界面，無需進入“菜單設置”界面便可瀏覽設置參數。在主顯示界面下，按“OK”鍵進入用戶登陸界面，輸入密碼后進入“設置菜單”界面，該界面的菜單說明如下表序號菜單名稱菜單內容介紹 1 測量參數 1.可進行電極類型PH/ORP轉換、溫補模式的設定；如手動，輸入被測溶液溫度值 2 控制參數設置pH超限的或ORP超限的控制 3 變送參數設置pH和ORP變送量的起始范圍遷移 4 密碼更改重新設置登錄密碼 5 通訊設置設置通訊波特率和儀表地址 6 背光設置設定背光常開或延時關閉 7 報警聲訊設定蜂鳴器的開啟或關閉 8 出廠參數將儀表的參數恢復到出廠前的參數狀態 9 電極校正此項菜單只有電極類型選pH時才開放出廠參數默認值：菜單名稱設置范圍出廠默認值電極類型 PH電極/ORP電極/銻電極 PH電極溫度補償自動/手動手動手動溫補值 0 ～ 100 ℃ 25 ℃ 高報吸合值 pH: 1.00 ～ 14.00 pH pH: 12.00 pH ORP：+ 10 ～ + 1999 mV ORP：+ 1900 mV 高報斷開值 (小于吸合值) pH: 0.00 ～ 13.99 pH pH: 11.00 pH ORP： 0 ～ + 1998 mV ORP：+ 1800 mV 低報吸合值 pH: 0.00 ～ 13.00 pH pH: 2.00 pH ORP：- 1999 ～ - 10 mV ORP：- 1800 mV 低報斷開值 (大于吸合值) pH: 0.01 ～ 14.00 pH pH: 3.00 pH ORP： - 1998 ～ 0 mV ORP：- 1900 mV 4mA對應值 pH: 0.00 ～ 13.00 pH pH: 0.00 pH ORP：- 1999 ～ 0 mV ORP：- 1999 mV 20mA對應值 (大于4mA值) pH: 0.01 ～ 14.00 pH pH: 14.00 pH ORP： 0 ～ +1999 mV ORP：+1999 mV 用戶密碼 0 ～ 9999 1000 波特率 2400、4800、9600 4800 本機地址 2 ～ 99 2 背光設置常亮/延時延時延時時間 5 ～ 99 S 60 S 報警聲訊開啟/關閉開啟繼電器報警：繼電器大于（或小于）報警吸合值動作，低于（或大于）斷開限值釋放，繼電器動作圖如下：繼電器在驅動電感性負載時，請加裝中間繼電器，以免觸點開斷時被電感反電勢擊穿電離，燒損觸點。維護保養： 1. PH部分 1) 儀器的保養： ? 儀器的輸入端（測量電極插口）必須保持干燥清潔，防止灰塵及水汽侵入。 ? 應避免將電極長期浸在蛋白質溶液和酸性氟化物溶液中，避免與有機硅油接觸。 ? 電極長期使用后，如發現斜率略有降低，可將電極下端浸泡在4％HF溶液（氫氟酸）中3～5秒，然后用蒸餾水洗凈，再用0.1mol/L鹽酸浸泡，使電極復新。 ? 為使測量更精確，須經常對電極進行標定以及用蒸餾水清洗。 ? 儀表應安置于干燥環境或控制箱內，避免因水滴濺射或受潮引起儀表漏電或測量誤差。 2) 儀器的標定： ? 校正工作之前，請檢查儀器接線是否正確，上電預熱20分鐘。 ? 配好4.00pH、6.86pH、9.18pH 三種標準溶液。 ? 將電極用蒸餾水清洗干凈并用濾紙吸干，然后將電極插入標準緩沖液4.01pH中，輕輕攪拌幾下，等儀器顯示數值穩定。 ? 通過菜單進入電極校準界面，屏幕顯示“4.00pH校準”，中部顯示電極輸出的mV電壓值,待mV穩定后按“確認鍵OK”則進行標定，標定完畢提示成功。 ? 重復上述兩步驟，分別標定6.86pH、和9.18pH兩點。每標完一種標準溶液后，電極一定要用蒸餾水清洗干凈并用濾紙吸干后，才可放到下一種待標標液里面。 ? 上述標定完畢自動進入溶液溫度標定界面，如果是自動溫補，顯示電極測量的溶液溫度值，如果是手動溫補，可以通過按鍵輸入溶液溫度，按“確認鍵OK”即保存參數完成標定，如果此時按“退出鍵ESC”即退出到主界面，前面標定的參數都不予保存。 PH標準緩沖溶液標準值溫度℃ 0.05mol/kg 鄰苯二鉀酸氫鉀 0.025mol/kg 混合物磷酸鹽 0.01mol/kg 四硼酸鈉 5 4.00 6.95 9.39 10 4.00 6.92 9.33 15 4.00 6.90 9.28 20 4.00 6.88 9.23 25 4.00 6.86 9.18 30 4.01 6.85 9.14 35 4.02 6.84 9.11 40 4.03 6.84 9.07 45 4.04 6.84 9.04 50 4.06 6.83 9.03 55 4.07 6.83 8.99 60 4.09 6.84 8.97 2. ORP部分 1) ORP標準液的配制方法： ? 86mV：標準7.00pH緩沖液中加入稍過量醌氫醌。 ? 256 mV：標準4.00pH緩沖液中加入稍過量醌氫醌。 ? 標準液的保存時間為3天 2) ORP電極檢測： ? ORP電極不似PH電極需要標準液校正，但要用mV標準液來檢查ORP電極，最重要的目的是看電極是否有效。 ? 用清水將電極清洗干凈并用柔軟巾拭干。 ? 將電極浸入準備好的mV標準液中，待顯示穩定。 ? 看顯示值是否接近mV標準液，如果誤差在正負35mV之內，電極可以正常使用，否則就要換電極九、4-20mA電流輸出計算公式 1. PH電流輸出計算公式： ? 機器出廠時將輸出電流定義為：0 pH為4 mA對應值；14 pH為20 mA 對應值 ? I = ( D - 4 mA對應值）× ( 16 / (20 mA 對應值 - 4 mA對應值) ) + 4.00 ? I = ( D - 0 ）× ( 16 / 14 ) + 4.00 ? 注：I為輸出電流值，4 mA≤I≤20 mA ? D為儀器顯示pH值，0.00pH≤D≤14.00pH 2. ORP電流輸出計算公式： ? 機器出廠時將輸出電流定義為：-2000mV為4 mA對應值；+2000mV為20 mA 對應值 ? I = ( D - 4 mA對應值）× ( 16 / (20 mA 對應值 - 4 mA對應值) ) + 4.00 ? I = ( D – (-2000) ）× ( 16 / (+2000 – (-2000)) ) + 4.00 ? I = ( D + 2000 ）× ( 16 / 4000) ) + 4.00 ? 注：I為輸出電流值，4 mA≤I≤20 mA ? D為儀器顯示ORP值，-2000mV≤D≤+2000mV 十、故障判斷及排除： 1、控制器無顯示？答：電源未接通或保險熔斷。檢查供電線路及保險絲。 2、顯示數字但上、下亂跳？答：電極線潮濕或電極陶瓷受污染。檢查電極線，清洗陶瓷孔(0.1 m HCL) 3標準液pH4．01及pH6．86調整不到？答：電極外部受污染，電極線潮濕，電極破損或有裂痕，電極陶瓷堵塞。清洗電極(O．1 m HCL)，檢查電極線，更換電極，清洗陶瓷孔(0．1 m HCL)。 4、數字反應慢？答：電極薄膜或陶瓷孔受污染。清洗整支電極。 5、當實際PH值已改變很大而控制顯示值卻改變很??？答：電極陶瓷孔堵塞，電極老化，反應慢。清洗電極(0．1 m HCL)，用再生液。 6控制器顯示數字不動？答：電極破裂，電極電纜線短路。更換電極，檢查電纜線。 7、控制器內繼電器不動作或加藥后溶液PH值不變？答：繼電器損壞，控制器設定錯誤藥液不夠。聯系供應商更換繼電器，更改設定值，補充藥液。十一、儀器成套性：電計一臺、電極一支、固定夾一付、說明書一冊、標準溶液一套
