激光測徑儀的掃描測量與光電測徑儀的平行光測量

這真不是您需要的產品？
品　　牌：
藍鵬測控

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

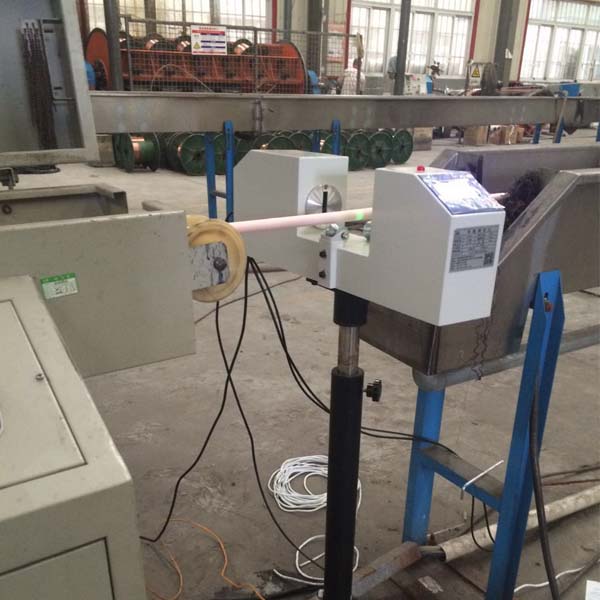

光電測徑儀是利用LED的點光源通過發射透鏡形成平行光，對外徑尺寸進行測量的測徑儀，內部沒有旋轉透鏡，不易損壞，壽命長。光電測徑儀采用物方遠心光路和成像法進行在線尺寸檢測。檢測的核心部件為光電測頭，每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內點光源發出的光通過發射透鏡形成平行光視場射向接收鏡頭。平行光再由接收透鏡聚焦，通過位于焦點位置的光闌小孔后在接收單元上成像。當視場中通過被測物時，被測物遮擋的部位將在接收單元的芯片上呈現出邊界清晰的陰影。通過光電轉換和數字化處理，即可通過陰影的寬度計算出被測物的直徑。要知道光線的敏感度是很高的。還有高速電機的旋轉，一秒都幾十圈了，再加上多棱掃描鏡，打個比方，電機速度一秒鐘為50次，掃描鏡為單面的，那他的掃描次數就是50，掃描鏡為4面的，掃描次數就是50×4 =200次，這是有效的掃描次數，而顯示數值為掃描的所有數值的平均值，進行這么多次的計算，芯片的要求是很高的，程序的編寫也很不容易，所有有些廠家就會把掃描次數的有效值來縮減，（我接收不了那么多那我接收一半）這種方法來降低成本，降低損耗，而這樣的測徑儀只適合在低速上測量，高速測量會發生取點測量的現象。光電測徑儀采用了新型的掃描頻率為15MHz的高頻線陣CCD芯片，與研發的全數字化信號采集系統相結合，采樣頻率可達1000Hz。光電測徑儀沒有這方面的顧慮，它能做到實時的在線測量，并且做到每秒500/1000次的測量，對高速運動的軋材也能進行很好的測量，并且不受抖動誤差的影響。目前光電測徑儀可適用于120m/s的高速生產線進行測量。光電測徑儀性能穩定，測量準確，控制可靠，沒有任何旋轉部件，相對于激光光源的測徑儀，使用壽命成倍提升，是傳統激光測徑儀的升級替代產品。網站名稱：保定市藍鵬測控科技有限公司可根據客戶需求提供解決方案，專業定制產品。歡迎QQ咨詢：2087627071 電話：03125957682 參考文章：藍鵬測控 http://www.bdlanpeng.com 產品 https://weidian.com/s/252105272 可以給我在線留言詢價或留下您的聯系方式，我看到后會回復聯系您。

保定市藍鵬測控科技有限公司

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
河北省保定市惠陽街369號保定?中關村創新中心基地11號樓西單元3層
