探傷線與修磨線所用測徑儀的安裝方法

這真不是您需要的產品？
品　　牌：
藍鵬測控

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

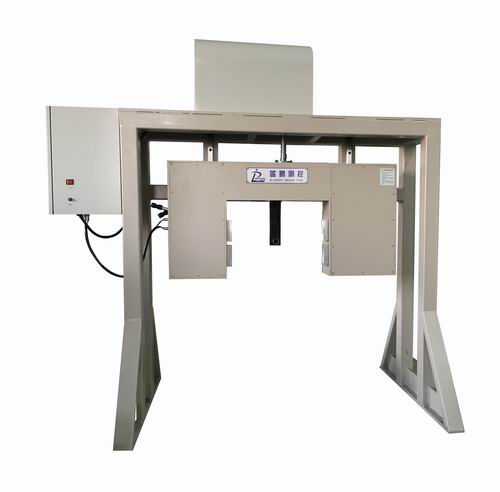

在軋鋼生產中，在探傷線與修磨線部位，安裝測徑儀可以實時監測其質量，對提升效率與成材率均具有非常重要的意義。 CCD光電測量屬于非接觸測量，不會發生傳統測量尺在反復測量使用后出現機械磨損，損失測量精度的情況；測量精準，實時性好，尤其適用于在運動中進行多點測量，可對高速運動物進行精準測量；被測物的高溫、抖動情況等對測量無影響。 1、修磨線單路測徑儀安裝方法 1）將支架落地安裝在修磨線出口的兩個托輥之間，支架地腳以膨脹螺栓固定。安裝時應保證支架以及測徑儀與被測棒材垂直，同時被測棒材位于測徑儀左右方向的中間位置，且測徑儀上下調節時可覆蓋測量全部規格產品。 2）將氣泵安裝在現場測徑儀附近，氣泵電源線就近連接。氣泵與測徑儀之間的氣管連接好。 3）將控制柜擺放在控制室，控制柜內工控機、顯示器、聲光報警器等的電路接好，再將220V交流照明電引入控制柜。 4）由控制柜引出數據線與220v電源線與主設備接通。 5）將LED顯示屏固定在指定位置，由控制柜引出數據線與電源線與LED顯示屏接通。設備整體安裝完成。 2、探傷線雙路測徑儀安裝方法 1）將測徑儀安裝在探傷機出口的兩個托輥之間，底座以M12膨脹螺栓固定。安裝時應保證測徑儀與被測棒材垂直，同時被測棒材位于測徑儀左右方向的中間位置，且測徑儀上下調節時可覆蓋測量全部規格產品。 2）將氣泵安裝在現場測徑儀附近，氣泵電源線就近連接。氣泵與測徑儀之間的氣管連接好。 3）將控制柜擺放在控制室，控制柜內工控機、顯示器、聲光報警器等的電路接好，再將220V交流照明電引入控制柜。 4）由控制柜引出數據線與220v電源線與主設備接通。 5）將LED顯示屏固定在指定位置，由控制柜引出數據線與電源線與LED顯示屏接通。設備整體安裝完成。顯示器軟件界面顯示：棒材外輪廓尺寸及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線，圓鋼截面的直徑、平均直徑、橢圓度，各路測頭的分項測量值。測徑儀液晶觸摸屏顯示兩路測量值和平局值、橢圓度。結語探傷線與修磨線所用測徑儀使用方便，操作簡單，是高質量的外徑檢測設備，能做到高質量的在線檢測，是軋鋼人員非常棒的幫手。網站名稱：保定市藍鵬測控科技有限公司可根據客戶需求提供解決方案，專業定制產品。歡迎QQ咨詢：2087627071 電話：03125957682 參考文章：藍鵬測控 http://www.bdlanpeng.com 產品 https://weidian.com/s/252105272 可以給我在線留言詢價或留下您的聯系方式，我看到后會回復聯系您。
