生化濾光片廣泛應用于生化分析，它們良好的截止深度可以實現高信噪比。 生化濾光片具有超硬膜、耐腐蝕，基本可以永久使用。主要運用于：生化分析儀器、全自動定量繪圖酶標儀等。

設備描述：

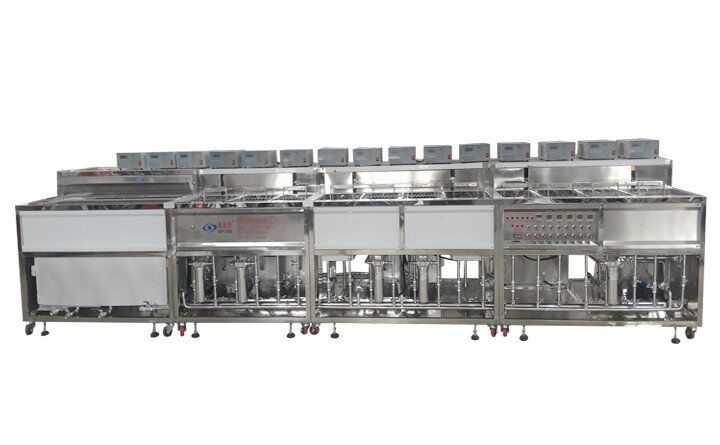

VGT-1609FP為生化濾光片超聲波清洗機，設備共有16個功能槽，配置有環保液處理系統、循環過濾系統、自動恒溫系統、拋動系統、超聲波清洗系統、抽風裝置、IPA漂洗系統、IPA烘干系統等。設備采用環保型水溶劑洗滌、純水漂洗、IPA烘干（防爆）等成熟工藝，為環保型清洗機。

清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高度清潔表面污垢、并干燥。

超聲IPA蒸氣干燥：

1、槽體結構：

蒸汽浴洗的加熱方式采用高溫油（導熱油或采用蒸汽，下同）外包間接加熱,由于高溫油加熱溫度高，且對IPA加熱密度均勻,因此可以獲得均勻、足夠地蒸汽密度，獲得良好的蒸浴效果和干燥效果。因是外包間接加熱，安全性高；

為減少揮發，降低使用成本，防止異味的溢出，又可獲得良好的冷卻干燥效果。因此，在上部設足夠冷卻區間，并分為兩層冷凝管冷卻，由冷水機提供冷卻源（需方自備）。采用“大肚婆”的形式；

IPA由于易溶于水，一定時間后濃度會降低，為保證蒸浴和干燥效果，需要定時更換IPA溶液。更換時可以通過球閥控制，排放到廢液儲存箱；

高溫油設液位保護裝置。

2、慢拉提升機構原理：

高精度表面清洗除前面需要有合理的清洗工藝和配置外，更需要良好的脫水效果。工件表面如果有任何垢點或積水點，最后都將影響清洗效果。IPA有較高的沸點，又能較好的溶于水，經過前面IPA的有效脫水和該槽的蒸汽浴洗，工件表面已僅存IPA，經過高溫后有效地散失，可以實現表面高清潔度和干燥之目的；電機采用城邦電機，工作穩定性、可靠性實踐證明良好。

3、加熱系統：

加熱方式：高溫油間接加熱，均勻受熱，蒸汽密度好；采用電加熱管加熱，加熱功率：9KW；

循環：為保證高溫油均勻加熱，油液需要流動；采用臺灣產“亞斯霸”高溫油泵進行循環，油溫高達120℃以上。功率：1/2HP；

溫度控制：采用數顯OMRON溫控，控制范圍：RT-200℃；

油冷系統：油箱內加冷排管，由手動球閥控制，停機后冷卻油。
