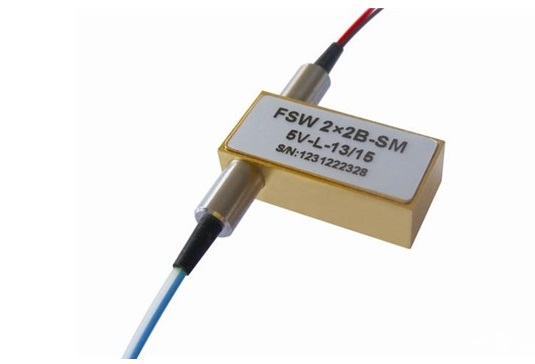

燦輝光路切換設備2x2B光開關

這真不是您需要的產品？
品　　牌：
燦輝

直接提問 | 回首頁搜
出廠價：
0

主要規格：
10x10

用　　途：
光纖應用設備

應用范圍：城域網、實驗室研發、系統監測、動態配置分插復用。產品特點：低插入損耗、波長范圍寬、低信道串擾、高穩定性、高可靠性、獨有技術、光路無膠、可選擇鎖定及非鎖定控制類型。性能指標：參數（Parameters）單位（Unit）型號（CH-OSW-2×2B) 波長范圍（Wavelength Range） nm 850±40 / 1300±40 1260 ~ 1650 測試波長（Test Wavelength） nm 850 / 1300 1310 / 1550 In插入損耗（Insertion Loss） dB Typ: 0.8 Max: 1.2 Typ: 0.6 Max: 0.8 回波損耗（Return Loss） dB MM ≥ 30 SM ≥ 50 信道干擾（Crosstalk） dB MM ≥ 35 SM ≥ 55 偏振相關損耗（PDL） dB ≤0.05 波長相關損耗（WDL） dB ≤0.25 溫度相關損耗（TDL） dB ≤0.30 重復性（Repeatability） dB ≤±0.02 工作電壓（Operating Voltage） V 3.0 or 5.0 使用壽命（Lifetime）次 ≥ 107 開關時間（Switching Time） ms ≤8 傳輸光功率（Optical Power） mW ≤500 工作溫度（Operating Temperature） ℃ -20 ~ +70 存儲溫度（Operating Temperature） ℃ -40 ~ +85 相對濕度（Relative Humidity） % 5 ~ 95 重量（Weight） g 14 外形尺寸（Dimension） mm (L)27.0×(W)12.6×(H)8.5±0.2 管腳類型：產品類型管腳定義電驅動狀態位 1x2 通道 1 5 6 10 2-3 3-4 7-8 8-9 鎖定 P1-P3 P2-P4 V+ GND -- -- open close close open P1-P4 P2-P3 -- -- GND V+ close open open close 非鎖定 P1-P3 P2-P4 -- GND V+ -- close open open close P1-P4 P2-P3 -- -- -- -- open close close open 電氣參數：規格電壓電流電阻 5V鎖定（Latching） 4.5~5.5 36~44mA 125? 5V非鎖定（Non-latching） 4.5~5.5 26~32mA 178? 3V鎖定（Latching） 3~3.5 54~56mA 45? 3V非鎖定（Non-latching） 3~3.5 39~47mA 65? 訂購信息：CH-OSW-1×2-A-B-C-D-E-F-G A B C D E F G 光纖類型工作電壓開關類型測試波長保護套管光纖長度連接頭 SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:其他 3:3V 5:5V L:鎖定 N: 非鎖定 850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310/1550nm X:其他 25:250um 90:900um X:其他 05:0.5m±5cm 10:1m±5cm 15:1.5m±5cm X:其他 OO:無 FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC X:其他
